ほとんどの最新の金属製造ワークショップでは、 CNC プレートベンディングマシンは、より高い精度、部品間の迅速な切り替え、より安定した出力を実現します。 純粋に油圧式の手動曲げ機よりも優れています。従来の油圧式プレート曲げ機は、オペレーターが同じ基本角度を繰り返し曲げ、プログラミングの柔軟性が必要とされない、シンプルで生産量の少ない作業場で依然として使用されています。つまり、生産にさまざまな部品形状、より厳しい公差要件、または多くのシフトにわたる繰り返し注文が含まれる場合、CNC プレス ブレーキが長期的な選択肢としてより強力です。操作が小規模で、トレーニング時間の観点から予算を重視し、狭い範囲の単純な曲げに重点を置いている場合でも、油圧プレート ベンディング マシンが確実に動作します。
このガイドの残りの部分では、各マシンタイプがどのように機能するか、実際のパフォーマンスのギャップが精度と出力に現れる場所、および適切な曲げテクノロジーを独自の生産パターンに適合させる方法について詳しく説明します。その過程で、金属製造ワークショップ全体で報告された典型的なパフォーマンス パターンを参照します。 プレスブレーキ 装備の違いを一目で確認できる比較表も掲載しています。
油圧プレート曲げ機は、単に油圧プレス ブレーキと呼ばれることが多く、油圧シリンダーを使用してラムを下方に駆動し、金属プレートを V ダイまたは U ダイに押し込んで曲げを作成します。曲げ角度と深さは、機械的なストップ、バックゲージ、および手動で設定されたストローク制限を通じてオペレーターによって制御されます。このカテゴリの機械は、機械的概念がシンプルで、操作ロジックが習得しやすく、複雑な設定を行わずに幅広い板厚に耐えられるため、数十年にわたって工場の定番となっています。
オイルは油圧ポンプによって加圧され、ラムの上にあるシリンダーに押し込まれます。圧力が上昇すると、オペレータがバルブ制御を通じて設定した速度と力でラムが下降します。曲げ深さは通常、機械的またはデジタル深さストップによって制限され、角度精度はオペレーターの経験、金型の選択、各プレートのバックゲージの位置がどの程度一貫しているかに大きく依存します。
油圧プレート曲げ機は、小規模な製造工場、修理工場、ブラケット、アングル セクション、エンクロージャ パネルなどの狭い範囲の繰り返し部品を生産する施設で依然として一般的です。設定は保存されたプログラムではなく手動のゲージに依存するため、このタイプのマシンは、設計を頻繁に変更することなく、長時間の運転で同じ 1 つまたは 2 つの曲げプロファイルを生成する作業に適しています。
注目すべき点は、油圧機械の曲げ精度がオペレーターのスキルと密接に関係していることです。同じ油圧式プレート曲げ機を 2 人のオペレータが操作すると、特にプレートごとにスプリングバックが異なる薄いゲージの材料の場合、著しく異なる角度の一貫性が得られることがあります。この変動性は、注文量が増加するにつれてワークショップが最終的に CNC 制御の代替品に目を向ける主な理由の 1 つです。

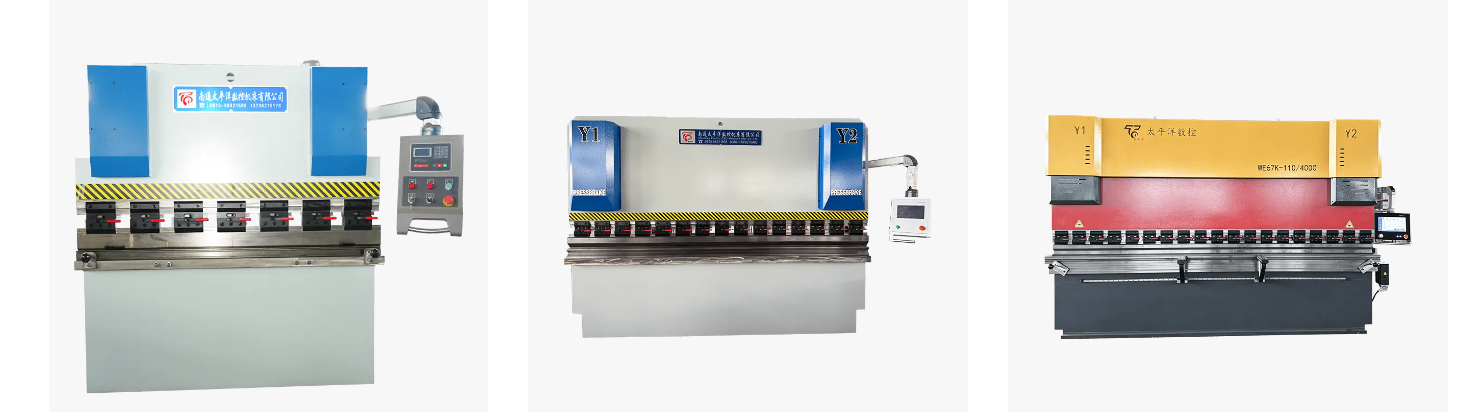

A CNCプレートベンディングマシン 従来のプレスブレーキと同じ油圧ラム原理を使用しますが、ラムの位置、曲げシーケンス、バックゲージの動き、ストローク深さを自動的に制御するコンピューター数値制御システムが追加されています。曲げプログラムが保存されると、機械は数百または数千の部品にわたって同じシーケンスをほとんど変化せずに繰り返します。これが中心的な理由です CNCプレスブレーキ さまざまな部品形状を大規模に生産するワークショップの標準的な選択肢となっています。
一般的な CNC プレート曲げ機には、サーボ駆動または比例油圧ラム、プログラム可能なインターフェイスを備えた CNC コントロール パネル、X 軸と R 軸の自動または半自動バック ゲージ、上位モデルの角度測定センサーが含まれています。多軸構成により、バック ゲージ、クラウニング システム、ラムの傾斜を一連の曲げごとに自動的に調整できます。
曲げシーケンスはプレートごとに手動で設定されるのではなく、プログラムとして保存されるため、CNC プレート曲げ機では、油圧式機械に見られるオペレータに依存する変動の多くが排除されます。角度の再現性が向上し、異なる部品番号間の切り替え時間が大幅に短縮され、セットアップを最初から教えることなく、数か月後の繰り返し注文のために同じプログラムを呼び出すことができます。
多くの CNC プレート曲げ機モデルには、オペレータが完成品のプロファイルを描画し、制御装置に曲げシーケンス、トン数、バック ゲージの位置を自動的に計算させるグラフィカル プログラミング ソフトウェアも含まれています。これにより、機械自体は純粋な油圧ユニットよりも高性能であるにもかかわらず、古い CNC システムに比べて実践的なスキルの壁が低くなります。
以下の表は、通常の生産条件下で油圧プレートベンディングマシンと CNC プレートベンディングマシンを比較したときに、ワークショップが通常経験する実際的な違いをまとめたものです。
| 特徴 | 油圧プレートベンディングマシン | CNCプレートベンディングマシン |
|---|---|---|
| 制御方法 | 手動ゲージとストロークストップ | プログラマブルCNC制御システム |
| 曲げ精度 | オペレーターの調整による | 本番稼働全体にわたって一貫性を保つ |
| 新しい部品のセットアップ時間 | より長く、手動での再測定が必要 | 保存されている短いプログラムを呼び出すことができます |
| オペレーターのスキル要件 | 経験に裏付けられた高いアングル品質 | 中程度、保存されたプログラムによるガイド |
| 理想的な生産パターン | 少量のバッチ、単純な曲げの繰り返し | 混合バッチサイズ、さまざまな部品形状 |
| 自動化レベル | 低から中程度 | 中程度から高程度 |
角度精度は、油圧曲げ装置と CNC 曲げ装置の最も明確な違いの 1 つです。以下のグラフは、4 つの一般的な制御構成にわたって報告される一般的な曲げ許容範囲の概要を度単位で示しています。値が小さいほど、より厳密で一貫した曲げ精度を示します。
制御タイプごとの一般的な曲げ角度の許容差。値が小さいほど、精度が高く再現性が高いことを示します。
上に示したように、 CNCプレスブレーキ サーボ制御を備えた機械は、通常、手動操作の油圧プレート曲げ機よりも数倍厳しい公差範囲を保持します。曲げた後に位置を合わせる必要がある筐体パネルや構造ブラケットなど、積み重ねられる部品の場合、このレベルの精度により、作業現場での手戻りや取り付け調整が大幅に削減されます。
バッチ サイズは、どのマシン タイプがより効率的に実行されるかに直接影響します。小規模な 1 回限りのジョブではシンプルさが優先されますが、大規模な繰り返し実行では、保存されたプログラミングと自動計測が優先されます。以下の縦棒グラフは、3 つの一般的なバッチ カテゴリ間で 8 時間のシフトごとに処理される平均部品を比較しています。
8 時間のシフトごとに処理される部品の平均。バッチ カテゴリ全体で油圧式および CNC プレート ベンディング マシンの生産量を比較
バッチサイズが大きくなるにつれて、ギャップは大幅に広がります。小規模な 1 回限りのジョブでは、手動セットアップ時間がジョブ全体に占める割合が小さいため、2 つのマシン タイプ間の出力はかなり近くなります。大規模な繰り返しバッチでは、 CNCプレートベンディングマシン プログラムを一度作成するだけで済み、その後はゲージ調整を追加することなく、後続のすべての部品が同じ自動曲げシーケンスに従うため、かなり前に進みます。
ステンレス鋼製品、建設用パネル、軽工業部品を扱う金属製造ワークショップ全体では、部品の種類が増え、納期の期待が厳しくなっているため、CNC 制御の曲げ装置への移行が着実に進んでいます。以下の折れ線グラフは、近年のこの一般的な変化を示しており、CNC 制御の機械と純粋な手動油圧制御で実行された生産時間の推定割合を追跡しています。
2019 年から 2026 年までの CNC 制御と手動油圧曲げの間の生産時間の変化の例
このパターンは、 CNCプレートベンディングマシン manufacturer 同社は通常、注文書がより多くの部品番号とより短いリードタイム要求に多様化するにつれて、自社のフリートをアップグレードし、老朽化した手動プレスブレーキを CNC 制御ユニットに置き換える顧客をワークショップから観察します。
測定される寸法に応じてそれぞれのパフォーマンスが異なるため、2 つのマシンタイプの違いを単一の数値で完全に把握することはできません。以下のレーダー チャートは、油圧式および CNC プレート ベンディング マシンを 6 つの動作次元にわたって 0 から 10 までのスケールでスコア付けしています。
6 つの動作次元にわたる油圧式プレート曲げ機と CNC プレート曲げ機の相対スコアリング
レーダーの比較は、重要なニュアンスを浮き彫りにしています。油圧式プレート曲げ機械は、単一の単純な部品を実行する前にプログラミング手順が必要ないため、実際に小ロットの効率に関してはかなり良いスコアを示しています。あ CNCプレートベンディングマシン は、精度、自動化、プログラミングの柔軟性、および大規模バッチの効率性において大幅に前進しており、成長を続ける製造企業のほとんどが手動装置の負担を最初に感じるのはまさにこの点です。
油圧式および CNC プレート ベンディング マシンは両方とも幅広い製造分野で使用されていますが、その組み合わせは部品の複雑さと必要な一貫性に応じて変化します。一般的な応用分野は次のとおりです。
航空や計装などの分野では、部品間の寸法の一貫性が重要です。 CNCプレートベンディングマシン 格納されたプログラムにより、油圧機械の稼働中に発生する可能性のある蓄積された変動が除去されるため、一般にこの方法が好まれます。一般的な建築物の製造や基本的なブラケットの製造などの分野では、特に作業場で手動ゲージ設定に慣れた訓練を受けたオペレーターがいる場合には、油圧曲げは依然として実用的で広く使用されている方法です。
適切な曲げ装置を選択するには、最新のテクノロジーのみに基づいて選択するのではなく、機械の能力を実際の生産パターンに適合させる必要があります。以下の手順は、実際的な意思決定プロセスの概要を示しています。
どちらのマシンタイプも、作動油の状態、シール、構造コンポーネントに日常的な注意を払う必要がありますが、メンテナンスの焦点は 2 つ間で若干異なります。
どちらのタイプの機械を使用するワークショップでも、事後対応的な修理ではなく、計画的なメンテナンス ルーチンのメリットが得られます。これは、油圧システムの一貫したメンテナンスが、数か月にわたる連続運転で安定した曲げ精度を維持することに直接影響するためです。
Nantong Pacific CNC Machine Tool Co., Ltd は、海安経済技術開発区に拠点を置き、国家機械産業の主要企業として運営されています。この施設の面積は 20,000 平方メートルを超え、シャーリング マシン、ベンディング マシン、ローリング マシン、油圧プレス、パンチング マシンにわたる実践経験を持つエンジニアリング チームが結集し、同社に単一の製品ラインを超えた広範な製造基盤を提供しています。
として CNCプレートベンディングマシン manufacturer そして CNCプレスブレーキ サプライヤーである同社は、標準的なシリーズ機器と、特定のワークショップの要件に基づいて構築された非標準的な機械の両方を設計、開発、製造しています。同じ生産拠点が、 CNCプレート圧延機サプライヤー 、と プレートローリングマシン工場 コンパクトな 3 ロール ユニットから重い 4 ロール構成まで、専用のロール ユニットを備えたモデルを開発します。 油圧プレートローリングマシン 曲面や円筒の板材を加工する現場向けのラインナップです。
商品はこちらから プレートローリングマシンメーカー そして bending equipment line are distributed across domestic markets and exported to Southeast Asia, Europe, the United States, and the Middle East. Service and support branches are established across Beijing, Tianjin, Shenyang, Shandong, Zhejiang, Guangzhou, Shanghai, Hangzhou, Chengdu, Xi'an, and the wider Jiangsu region, forming a coordinated pre sale, sale, and after sale service network. For distributors and trading partners exploring プレートベンディングマシン卸売 社内設計能力、幅広い製品範囲、および地域サービス範囲のこの組み合わせにより、標準機器の注文とプロジェクト固有のマシン構成の両方がサポートされます。
油圧式プレート曲げ機は、曲げごとに手動のゲージ設定とオペレーターの判断に依存しますが、CNC プレート曲げ機は曲げプログラムを保存して自動的に繰り返すため、生産全体にわたってより一貫した結果が得られます。
CNC プレス ブレーキはプログラム可能な制御システムを使用してラムの深さ、バック ゲージの位置、曲げシーケンスを管理します。多くの場合、多くの部品にわたって一貫した結果を維持するのに役立つ角度センサーによってサポートされます。
一部の油圧プレス ブレーキ フレームは CNC 制御システムとバック ゲージ自動化を改造できますが、可能なアップグレードのレベルは元の機械の構造と油圧コンポーネントによって異なります。
CNCプレートベンディングマシンs are available across a wide range of tonnage ratings, allowing them to process thin sheet material through heavier structural plate depending on the specific machine configuration selected.
最初のプログラミングには制御インターフェースにある程度の精通が必要ですが、一度設定した曲げプログラムは簡単に呼び出すことができるため、油圧機械を毎回手動でリセットするよりも繰り返し生産が簡単になることがよくあります。
構成は、ラムの深さとバックゲージの位置を制御する基本的な 2 軸システムから、クラウニング、ラムの傾斜、追加のゲージの動きも調整する多軸システムまでさまざまです。
一般的な材料には炭素鋼、ステンレス鋼、アルミニウム板などがあり、金型の選択とトン数は材料の厚さと曲げ特性に基づいて調整されます。
単純な曲げプロファイルは、多くの場合、グラフィカル プログラミング ソフトウェアを使用して短いセットアップ セッション内でプログラムできますが、より複雑な複数の曲げシーケンスの構成とテストには時間がかかる場合があります。
航空支持構造、計装筐体、ステンレス鋼製品の製造など、さまざまな部品形状やより厳しい適合要件を持つ業界は、CNC 制御による曲げから最も恩恵を受ける傾向があります。
定期メンテナンスには、油圧オイルのチェック、センサーとエンコーダーのクリーニング、バック ゲージの調整、定期的なワークショップのメンテナンスの一環として保存された曲げプログラムのバックアップの維持が含まれます。
