電気聴覚サーボ CNC聴覚板金曲げ機メーカー

WE67Kシリーズ電動聴覚サーボCNC聴覚板金曲げ機

WE67Kシリーズ電気安全サーボ CNC 簡易プレスブレーキは、Nantong Pacific CNC Machine Tool Co., Ltd.が開発したハイエンドの精密曲げソリューションです。電気安全サーボバルブデュアルディレクトリ同期制御を採用しており、複雑な板金曲げ作業に優れたパフォーマンス、高精度、継続した再現性を実現します。

主な特長
高度な同期制御: 電気サーボバルブデュアルシリンダー同期システムを搭載し、高精度の平行度を保証し、非常に安定した曲げ精度を保証します。

多軸バックゲージ: バックゲージ機構により多軸制御に対応し、複雑なワークでも柔軟な位置決めが可能になり、生産効率が向上します。

統合されたセキュリティシステム: セキュリティシステムは輸入されたシールリングを備えた統合制御を特徴としており、信頼性の高い性能、低メンテナンス設計、すっきりとしたコンパクトな外観を提供します。

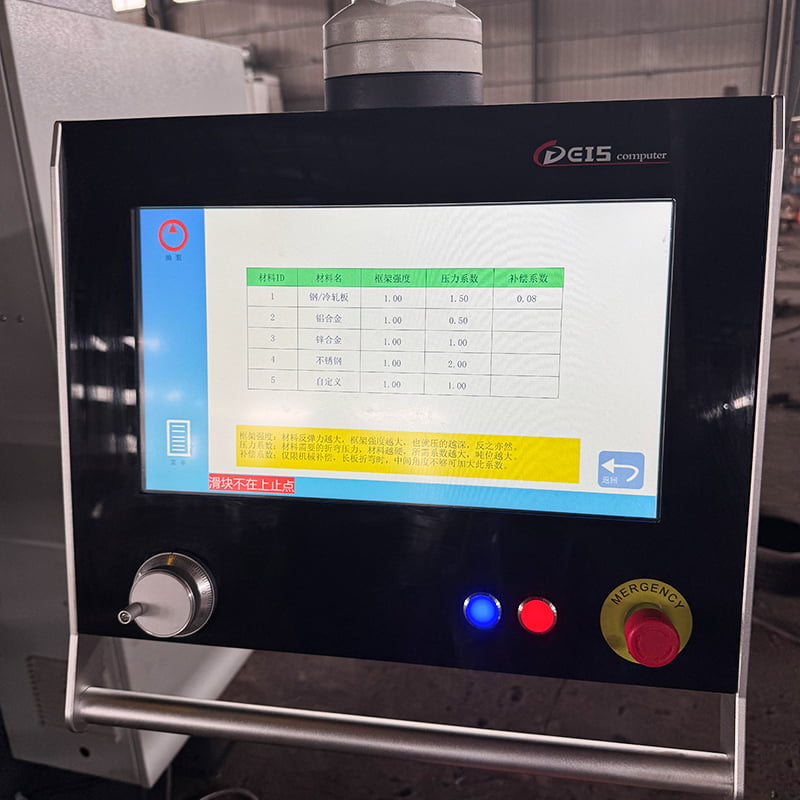

プレミアム CNC 制御オプション: このマシンには、社内で開発された DE15 システム、または有名な輸入コントローラーである Delem (オランダ)、ESA (イタリア)、および Cybelec (スイス) を装備することができ、強力なプログラミング機能とユーザーフレンドリーな操作を提供します。

上型のクイッククランプ： この機械には上型用のクイッククランプ装置が装備されており、迅速な工具交換が可能となり、様々な曲げ加工のセットアップ時間を短縮できます。

アプリケーション
このハイエンドの電気フリーサーボプレスブレーキは、次のような業界の精密曲げ加工に最適です。

航空宇宙および防衛
自動車および輸送
電気キャビネットおよびエンクロージャ
厨房機器・家電製品
高精度板金加工

問い合わせ

セキュリティシステムの紹介:

作業機械の易しいシステムおよび易しいコンポーネントはドイツの HAWEI システムから輸入されています。

このシステムには次のような特徴があります。

(1) 電気安全サーボ弁群により駆動されており、コンパクトな構造、強力なシール性能、高い同期精度、長寿命を実現しています。
(2) 外部大口径充填バルブ、高速、低ロス。
(3)有名なギア式高圧ポンプを使用していますので、高圧に耐え、低騒音です。
(4) 北陸シールは日本のNOK社から輸入したシールエレメントを使用しておりますが、漏れがありません。
(5) セキュリティシステムには過負荷オーバーフロー安全保護機能が付いています。
(6) 油面の高さは直感的に示されます。
(7)高精度ガイドシステム、位置測定システム、ワイヤレスバランス機能により長時間加工のニーズに対応します。
(8) 作業機械は定格負荷で連続稼働でき、音声システムは漏れなく高精度で安定し続けます。

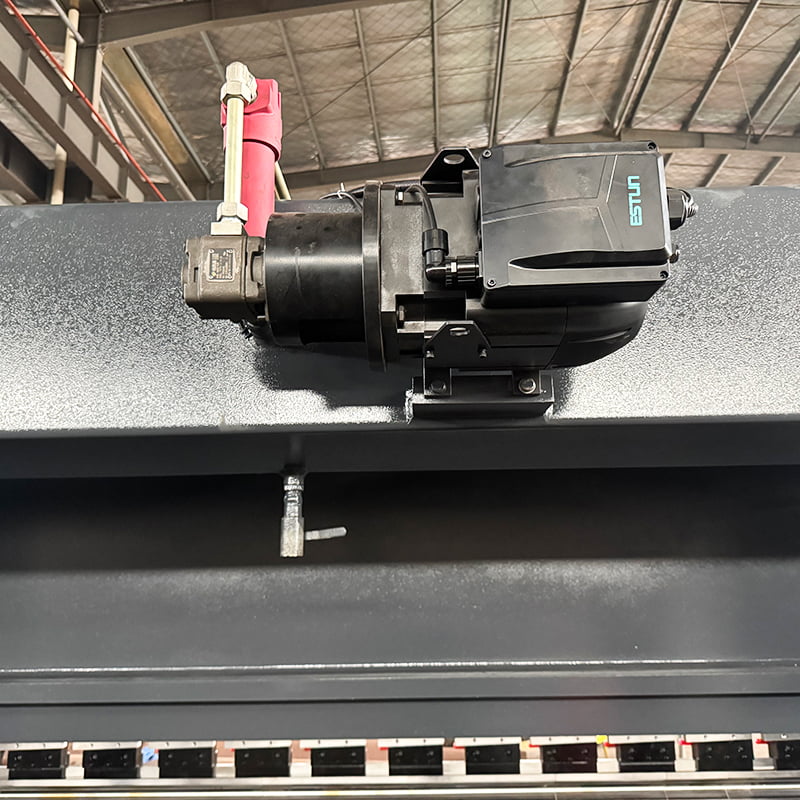

モーターの紹介

Nantong Pacific CNC Machine Tool Co., Ltd の機械は、ドイツの Siemens などの国内の有名ブランドの高効率で省エネのモーターを使用しています。このモータは標準モータに比べて効率が大幅に高く、作業機械の高効率化・低消費電力化のニーズがあります。同時に、オプションのサーボモータ技術も提供しています。これにより、サーボモータを使用することでエネルギーを最大 35%節約でき、お客様に効率の向上と運用コストの削減というメリットをもたらし、低エネルギー消費を維持しながら高い動的パフォーマンスを実現し、機械の生産効率を向上させることを目指しています。

オイルポンプの紹介

曲げ作業機械のオイルポンプは曲げ作業機械の心臓部の一つであり、その品質は曲げ作業機械の作業効率に直接影響します。

バックゲージのご紹介

バックゲージ全体に高温焼戻し処理を施し、内部応力を除去し金属の強度を向上させ、フレーム変形による精度低下を防ぎます。
マシンバックゲージのX軸の高精度移動を保証するために、当社のサプライヤーはすべてHIWINなどの有名ブランドです。ボールネジとリニアガイドにより、機械の精度と一貫性が向上します。当社のバックゲージはサーボモーターによって制御されており、ステッピングモーターよりも優れた制御と動作精度を実現します。

電気部品

弊社では、フランスから輸入した純正のシュナイダーまたはドイツのシーメンスのコンポーネントを使用しており、非常に安定していて耐久性があります。このマシンに搭載されているオリジナルの電気キャビネットは、強力な抗干渉能力と安定した電気性能を備えています。

クイッククランプ

非常に見極め、位置決め、精度が高いです。あと簡単に交換できるので、時間をかけて有効活用できます。

標準構成

1.標準構成は4軸(Y1、Y2、X、R) CNC曲げ機です。 3200mmには手動タイロッド補正作業台以上を標準装備。

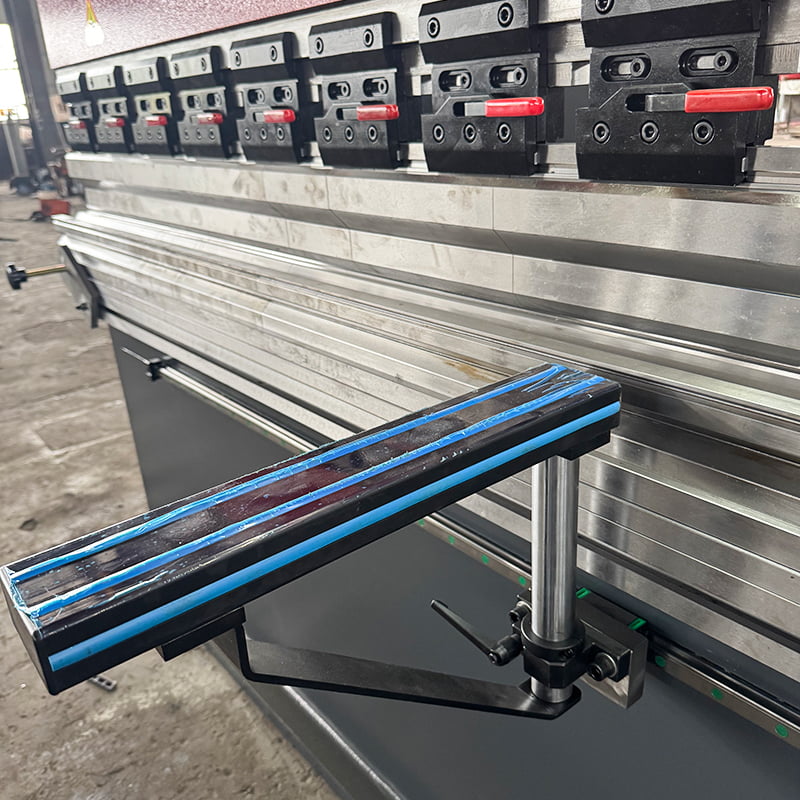

2.取り外し可能なフロントサポート
3.曲げ機は分割金型を採用しています。硬度42度の42CRMO材料で作られており、金型の寿命が保証されています。
4.クイッククランプ
5.メインモーターはドイツのシーメンスまたは有名なブランドを採用し、軽快システムはドイツのレックスロス（BOSCH-REXROTH）を採用し、主要な電気部品はフランスのシュナイダーまたはドイツのシーメンスを採用します。

電気耐震式曲げ機械のオプション構成:

1.特別にカスタマイズされた上型と下型
2. WILA 簡易クランプシステムまたは空気圧クランプ
3. レーザープロテクターまたは赤外線保護
4. 手動補正、電気補正または快適補正
5. メインモーターをサーボモーターにアップグレード
6. 両面または背面のレールガード
7. 作業機械にLEDライトを追加
8. オプションのCNC軸の追加
その他の特別な要件については、会社の価格検証の対象となります

WE67Kシリーズ電気同期プレスブレーキの主なパラメータ

モデル	公称圧力 (KN)	長さテーブルの (mm)	距離フレーム間 (mm)	喉覚悟 (mm)	脳卒中 (mm)	開いたたかさ (mm)	メインモーター (KW)	重量 (KG)	全体の寸法長さ×幅×高さ (mm)
WE67K-63/2500	630	2500	2050	250	120	360	5.5	4600	2600×1500×2000
WE67K-63/3200	630	3200	2600	280	120	360	5.5	5500	3300x1580x2100
WE67K-100/2500	1000	2500	2050	320	150	420	7.5	6800	2600×1600×2480
WE67K-100/3200	1000	3200	2600	320	150	420	7.5	8000	3300x1620x2480
WE67K-100/4000	1000	4000	3600	350	150	420	7.5	9200	4100×1620×2480
WE67K-125/2500	1250	2500	2050	320	150	420	7.5	6950	2600×1600×2480
WE67K-125/3200	1250	3200	2600	320	150	420	7.5	8200	3300x1620x2480
WE67K-125/4000	1250	4000	3600	350	150	420	7.5	9500	4100×1620×2480
WE67K-160/3200	1600	3200	2600	400	200	480	11	11000	3300x1620x2480
WE67K-160/4000	1600	4000	3600	400	200	480	11	13000	4100×1620×2480
WE67K-200/3200	2000	3200	2600	400	200	520	15	12800	3300x1650x2980
WE67K-200/4000	2000	4000	3600	400	200	520	15	15800	4100×1680×3000
WE67K-200/6000	2000	6000	4800	400	200	520	18.5	23500	6100×1750×3150
WE67K-250/3200	2500	3200	2600	400	200	520	18.5	13800	3300x1650x2980
WE67K-250/4000	2500	4000	3600	400	200	520	18.5	15200	4100×1680×3000
WE67K-250/6000	2500	6000	4800	400	200	520	18.5	24600	6100×1750×3150
WE67K-300/3200	3000	3200	2600	350	250	560	22	16600	3300X2050X3000
WE67K-300/4000	3000	4000	3600	350	250	560	22	20800	4100X2080X3100
WE67K-300/6000	3000	6000	4800	350	250	560	22	29000	6100X2080X3350
WE67K-400/4000	4000	4000	3600	350	250	580	37	27000	4100X2080X3200
WE67K-400/6000	4000	6000	4750	400	250	580	37	38500	6100X2180X3580
WE67K-500/4000	5000	4000	3600	350	250	580	37	28000	4100X2080X3250
WE67K-500/6000	5000	6000	4750	400	250	580	37	39000	6100X2180X3580

このカタログに記載されている説明および仕様は、予告なく変更される場合があります。
