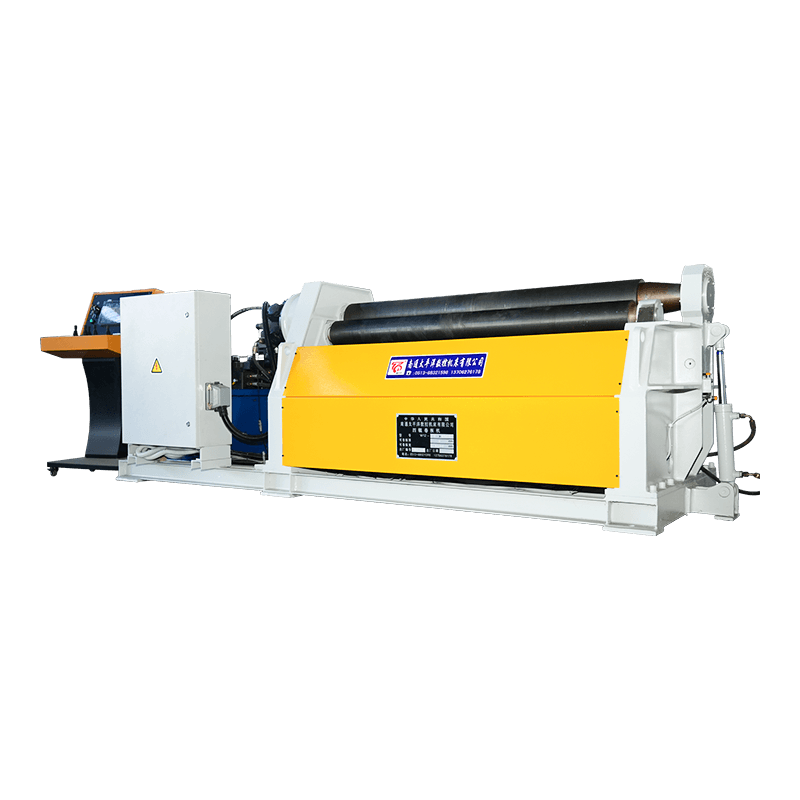

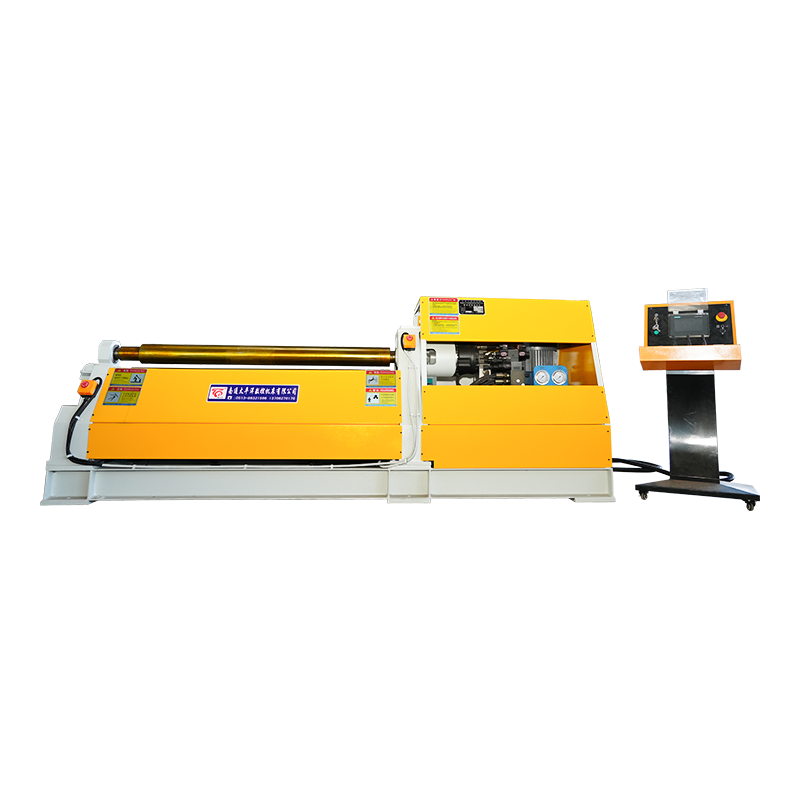

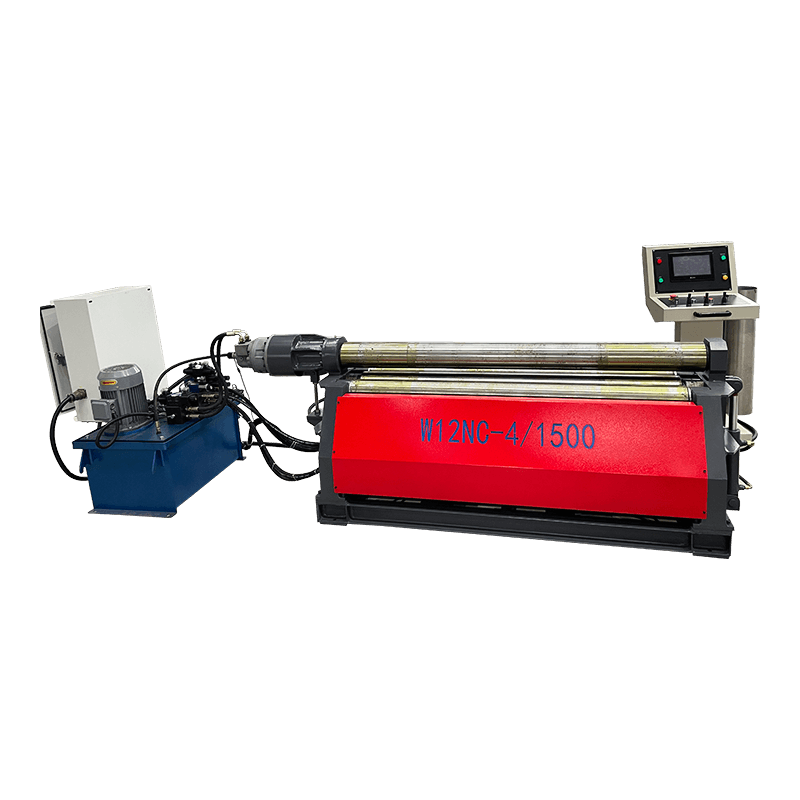

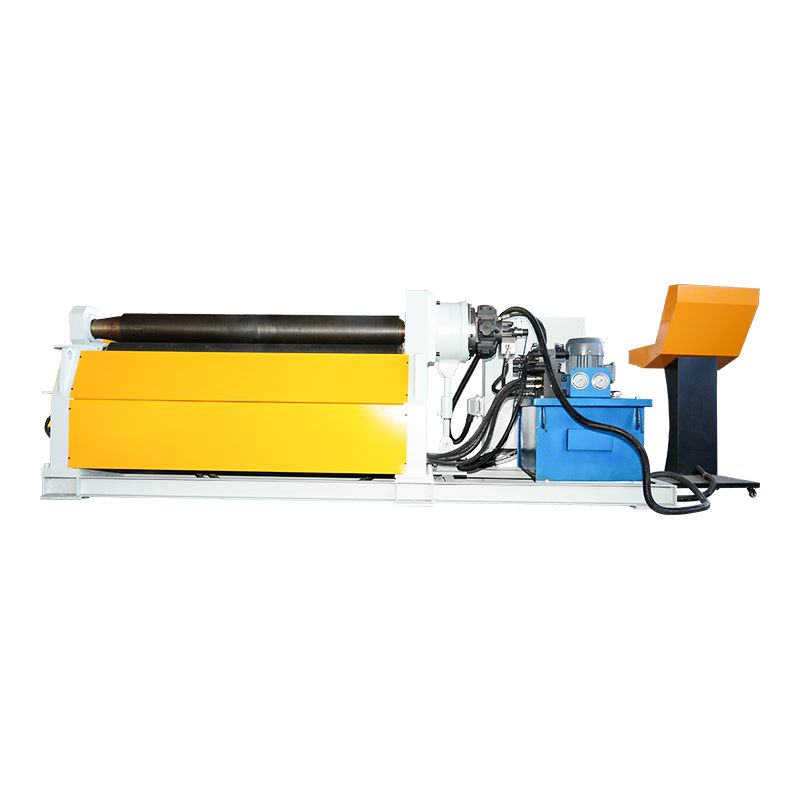

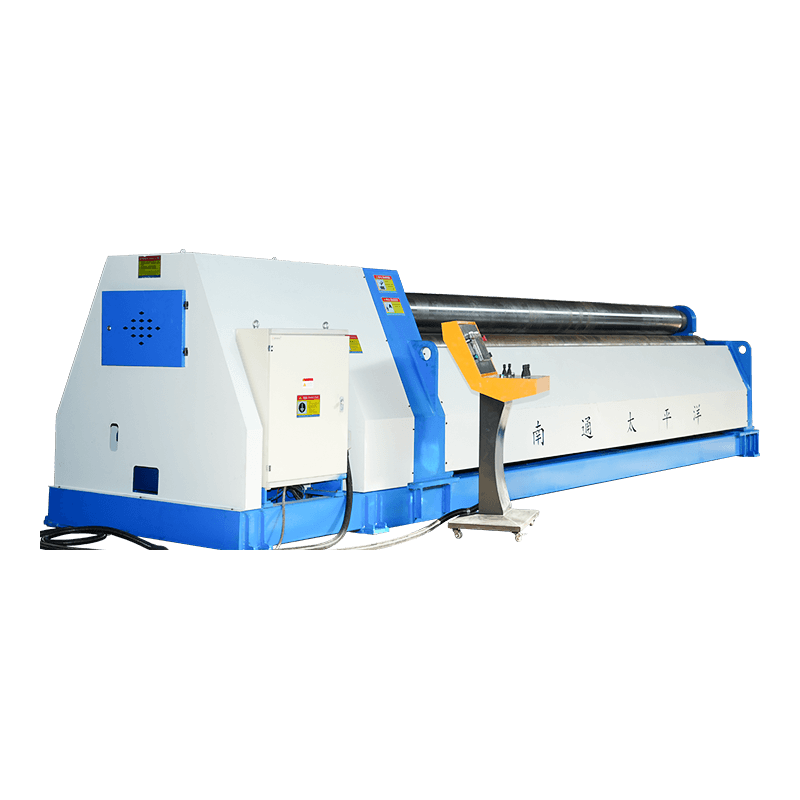

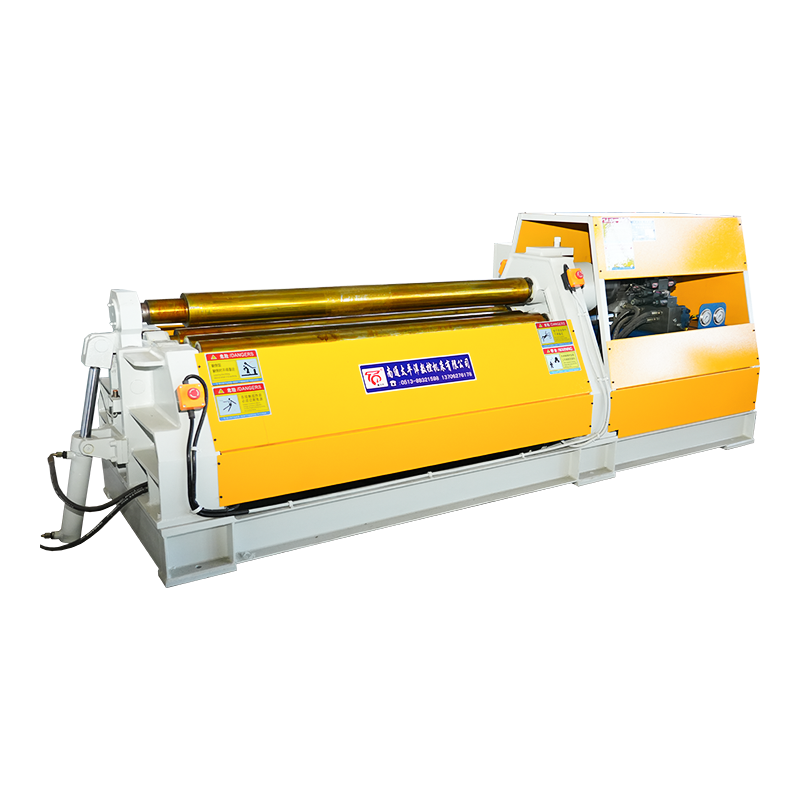

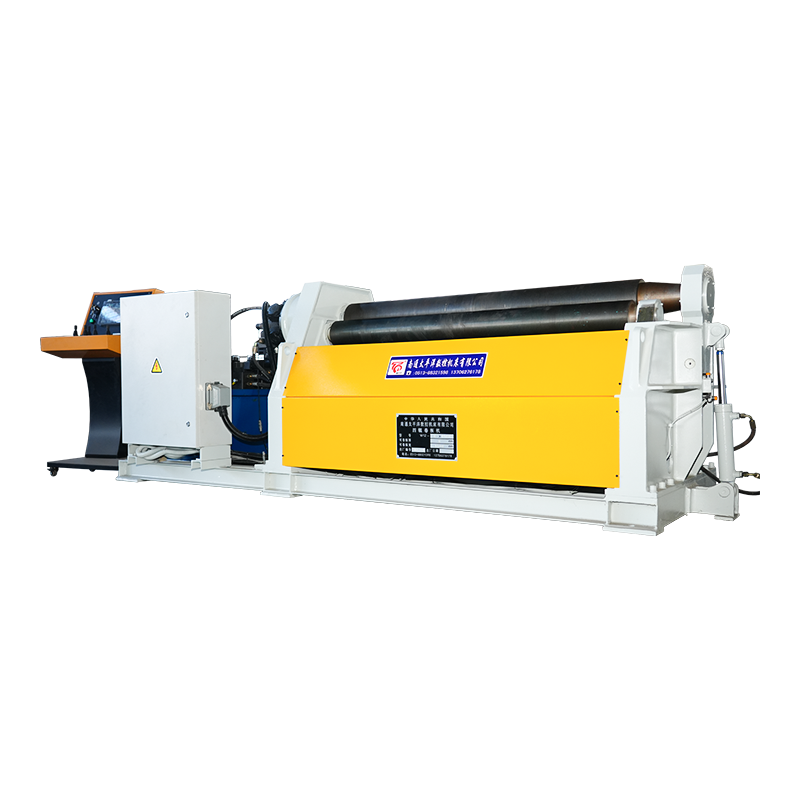

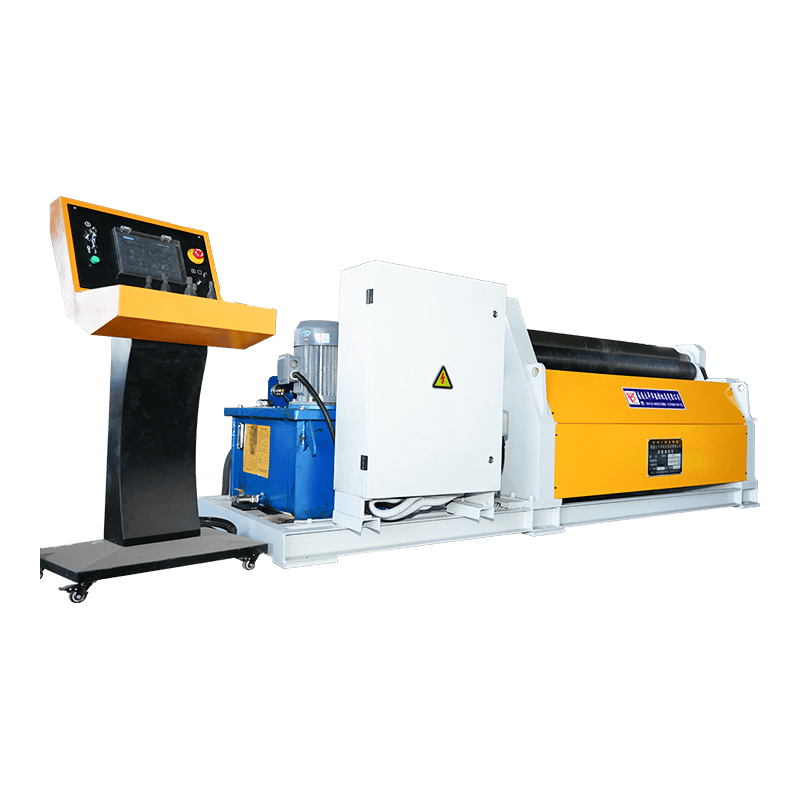

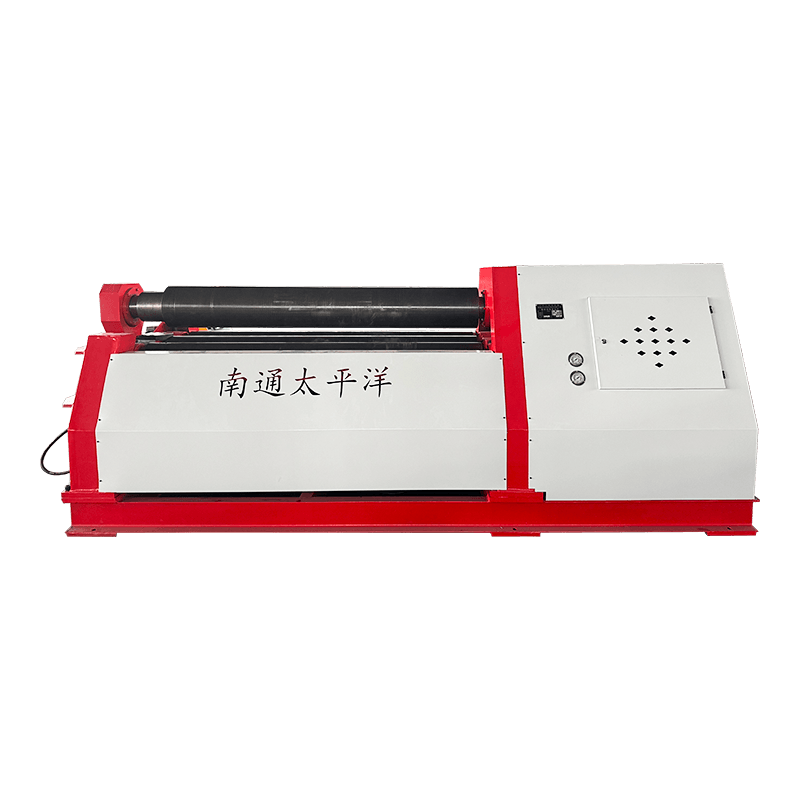

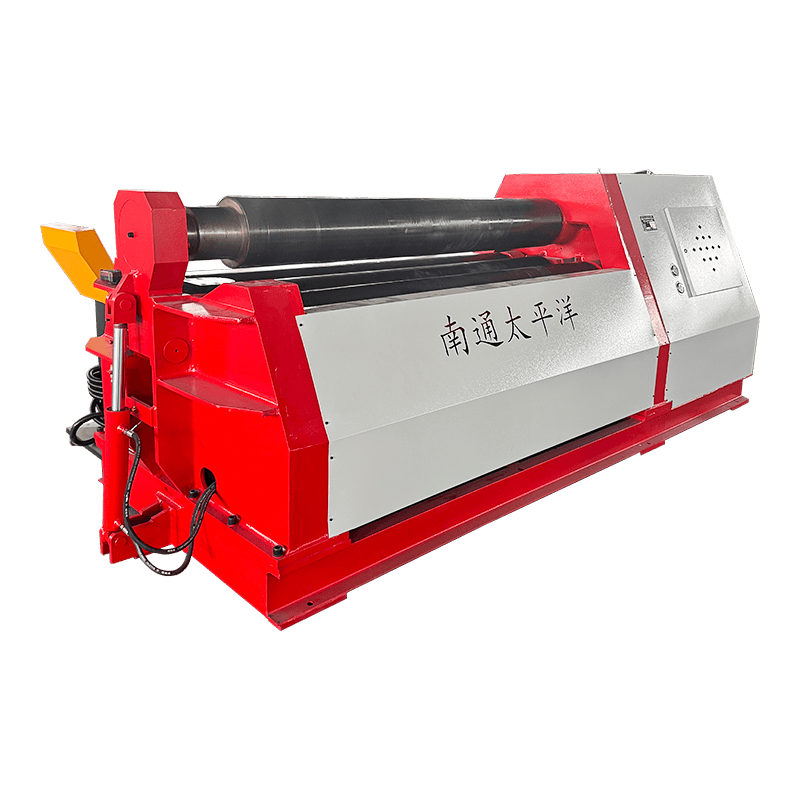

W12シリーズ 4本ローラーローリングマシン

W12シリーズ 4ローラープレート圧延機は、金属プレートを円筒形、円錐形、または湾曲したワークピースに事前曲げおよび圧力延するために設計された、高効率の安全式プレート曲げソリューションです。圧力容器、ボイラー、パイプライン、構造用鉄鋼業界で広く使用されているこの機械は、事前曲げと成形を1つの操作に統合しているため、追加の機器が必要ありません。

構造と動作原理
このマシンは4ローラー構成を採用しています。
トップローラーはメインの駆動ローラーで、易しいモーターにより上下動を制御し、安定した強力な動作を実現します。
下部ローラーはわかりやすいお子様プレートにクランプ力を加えて、成形プロセス中にしっかりと保持します。
・ボトムローラーの認識に対称に構成された2つのサイドローラーが、重視したガイドレールに沿って移動します。
この設計により、プレートの間隔を 1 回のセットアップで事前に曲げることができるため、材料の無駄が削減され、3 ローラーと比較して効率が向上します。

主な特長
ワンステップ成形: 事前曲げと圧延を同じ機械で完了できるため、セットアップ時間が節約できます。
フルフリー駆動: スムーズな作動、高剛性、確実なクランプ力
精度管理: オプションのCNCシステムによりローラー位置を自動制御し、再現性を向上
確実な材料互換性: 炭素鋼、ステンレス鋼、アルミニウム、合金板に適しています
簡単な操作: 手動モードと自動モードを備えたユーザーフレンドリーなコントロールパネル

アプリケーション
圧力容器とボイラー
パイプ製造
風力発電塔と形鋼の製作
自動車および造船産業

問い合わせ

製品説明

仕様

モデル

厚さ
コイルプレートの
(mm)

最大事前曲げ
厚さ
(mm)


コイル状のプレート
(mm)

プレート収量
強さ
(MPa)

の直径
アッパーローラー
(mm)

メインモーター
(KW)

重量
(KG)

全体的に
寸法
長さ×幅×高さ
(mm)

W12-4X1500

1-4

3

1500

245

140

3

1800

2800X900X1100

W12-4X2000

1-4

3

2000

245

160

4

2600

3400X900X1100

W12-6X2000

1-6

5

2000

245

170

4

3200

3600X1100X1350

W12-6X2500

1-6

5

2500

245

190

5.5

3800

4000X1200X1400

W12-8X1500

1-8

6

1500

245

190

5.5

3100

3500X1100X1350

W12-8X2500

2-8

6

2500

245

220

7.5

3800

4300X1300X1600

W12-12X2000

3-12

10

2000

245

240

7.5

4800

3800X1300X1600

W12-12X2500

3-12

10

2500

245

260

11

5200

4350X1450X1700

W12-16X2000

3-16

12

2000

245

260

11

5800

4100X1500X1800

W12-16X2500

3-16

12

2500

245

280

11

7500

4950X1600X1980

W12-16X3000

3-16

12

3000

245

340

15

9500

5600X1800X2100

W12-20X2000

3-20

16

2000

245

280

11

7800

4350X1600X2000

W12-20X2500

3-20

16

2500

245

340

15

9200

5000X1800X2200

W12-25X2000

4-25

20

2000

245

340

15

9400

4350X2000X2500

W12-25X2500

4-25

20

2500

245

380

22

11000

5000X2200X2600

W12-25X3100

4-25

20

3100

245

420

30

16000

6000X2200X2700

このカタログに記載されている説明および仕様は、予告なく変更される場合があります。

詳細については、お問い合わせください

あなたが私たちを必要としているときに連絡することを躊躇しないでください!

SUBMIT

について
Nantong Pacific CNC MachineTool Co.、Ltd
Nantong Pacific CNC MachineTool Co.、Ltd

Nantong Pacific CNC MachineTool Co.、Ltd is a key enterprise of national machinery industry, located in Haian Economic and Technological Development Zone, where the environment is beautiful and the traffic is convenient, which facilitates the rapid establishment of communication between enterprises and customers. The enterprise is fully equipped, specializing in the production of shearing machine, bending machine, rolling machine, hydraulic press, punching machine and other 製品, widely used in: light industry, aviation, shipbuilding, metallurgy, instrumentation, electrical appliances, stainless steel products, construction and decoration industry. Our products sell well both at home and abroad.


専門家として China 4 Roller Rolling Bending Machine Manufacturers and W12 Series 4-Rollers Rolling Machine Company、同社は現在、標準シリーズ製品と非標準の機器を設計、開発、製造する機能を備えています。製品は全国でよく販売されており、東南アジア、ヨーロッパ、米国、中東への多数の輸出があります。同社は20,000平方メートル以上の面積をカバーしており、豊富な専門知識を持つエンジニアと技術者のグループが完成しています。長年にわたり、工作機械の鍛造の研究と革新に取り組んできました。製品の販売とアフターセールスサービスは、北京、天津、天陽、山yang、Zhijiang、広州、上海、杭州、Chengdu、xi '' 'sailsの販売を販売しました。国内外の顧客のニーズを満たすために最善を尽くしてください。


希望と機会に満ちた今日の世界では、太平洋の工作機械と顧客は共通の開発のために協力しています。

ニュース
業界知識の拡張

1. 概要 4ローラーローリングベンディングマシン

W12シリーズ 4ローラーローリングマシンとしても知られる 4ローラーローリングベンディングマシンは、金属シートから円筒、円弧、円錐の形状を形成するために広く使用されている高性能プレートローリング装置です。船造、圧力容器、風力塔、鉄骨構造の製造などの業界ではお買い得です。

従来の 3 ローラーマシンと比較して、4 ローラー設計により効率が向上します。 30%~50% 材料の無駄を最大限に削減します 20% そのため、精密プレート成形に適したソリューションとなります。

南通太平洋CNC工作機械株式会社 は、海安経済技術開発区に位置する国家機械産業の基幹企業であり、環境が美しく、交通が便利で、企業と顧客の間のコミュニケーションを迅速に確立することが容易です。 、ローリングマシン、ステンレスフリープレス、パンチングマシンなどの製品の生産に特化しており、軽工業、航空、造船、冶金、計装、電化製品、鋼製品、建設および装飾業界で広く使用されています。当社の製品は国内でよく売れています。

2. 動作原理 W12 4本ローラーマシン

(1) アッパーローラー主駆動方式

上部ローラーは快適モーターによって駆動される主な駆動コンポーネントとして機能し、安定した強力な回転を保証し、連続的なローリング作業を実現します。

(2) 下ローラー上下移動

下部ローラーは無理により上下に移動し、ディレクトリ内の作動油を加えてプレートを確実に確保します。これにより、均一な圧力分布が保証されます。

(3) サイドローラー調整システム

考え方のサイドローラーは、ネジ、ウォーム、送りネジ機構を使ってガイドレールに沿って移動し、異なる板厚に対して正確な曲率制御を可能にします。

機械が許可するのは、 同じ装置でプレートの周囲を事前に曲げて圧力延長する 、生産性が大幅に向上し、マテリアルハンドリング時間が短縮されます。

3. 4 ローラーローリングマシンの主な休憩

  1. 高効率: 1回の締めでローリングと予備曲げが完了します。
  2. 精密成形: 円筒構造の精度は±0.5mmに達します。
  3. 労働力の削減: 自動セキュリティ制御により、手動介入が軽減されます。
  4. 幅広い用途: 厚さ2mmから80mmまでの板に対応します。
  5. 安定したパフォーマンス: 安全同期により、安定した回転品質が保証されます。

4. 技術パラメータの概要

アイテム 仕様 パフォーマンス上の注意
板厚 2~80mm 幅広い応用範囲
転がり精度 ±0.5mm 高精度成形
効率の向上 30%~50% 生産サイクルの高速化
W12シリーズ4ローラープレート圧延機の技術仕様

5. 産業用途

4ローラーローリングベンディングマシンは以下の分野で広く使用されています。

  • 圧力容器の製造
  • 風力発電タワーの製作
  • 造船業
  • 鋼構造の製作

6. よくある質問

Q1: 4 ローラー構造の主な質問は何ですか?

1台の機械で事前曲げと圧力延長が可能になり、効率が向上し、材料の無駄が削減されます。

Q2:どの程度の厚みまで対応できますか?

機種の能力に応じて2mmから80mmまでの鋼板に対応します。

Q3: CNC制御は可能ですか?

はい、CNC システムはオプションであり、精度と自動化レベルが大幅に向上します。
