ねじり軸同期 CNC 油圧板金曲げ機メーカー

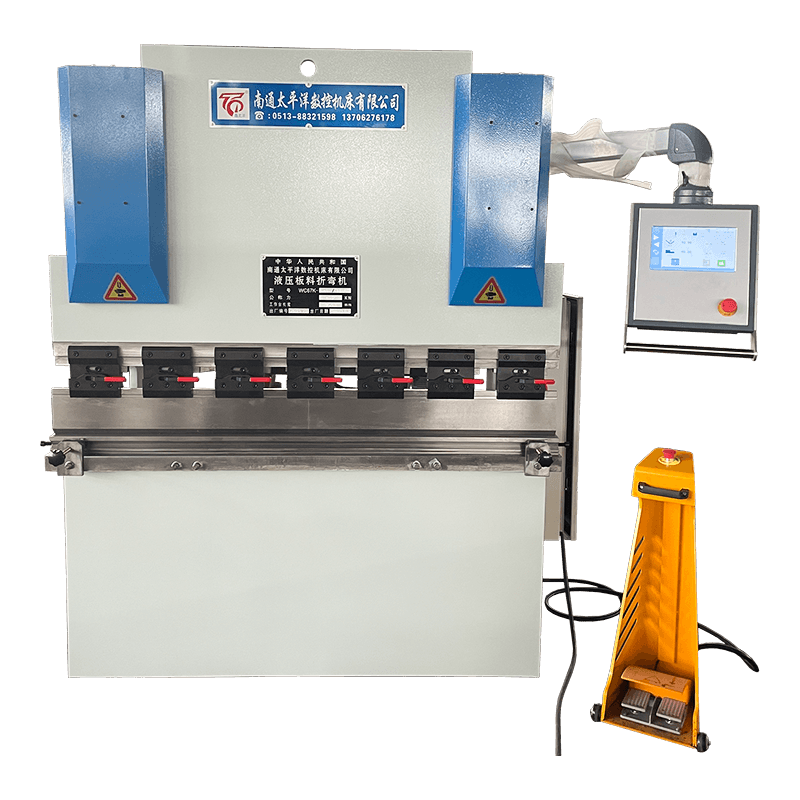

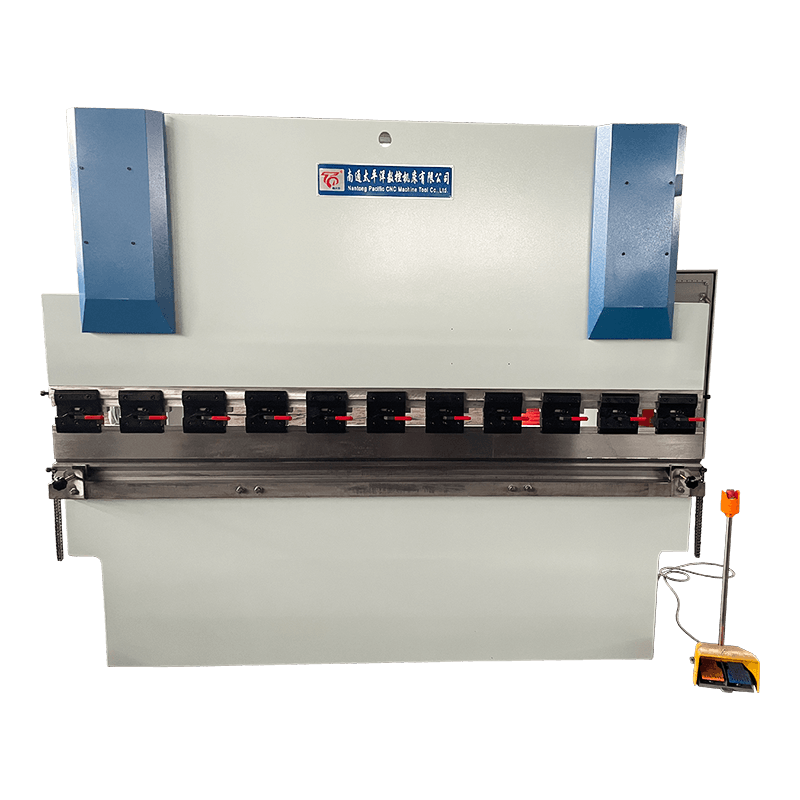

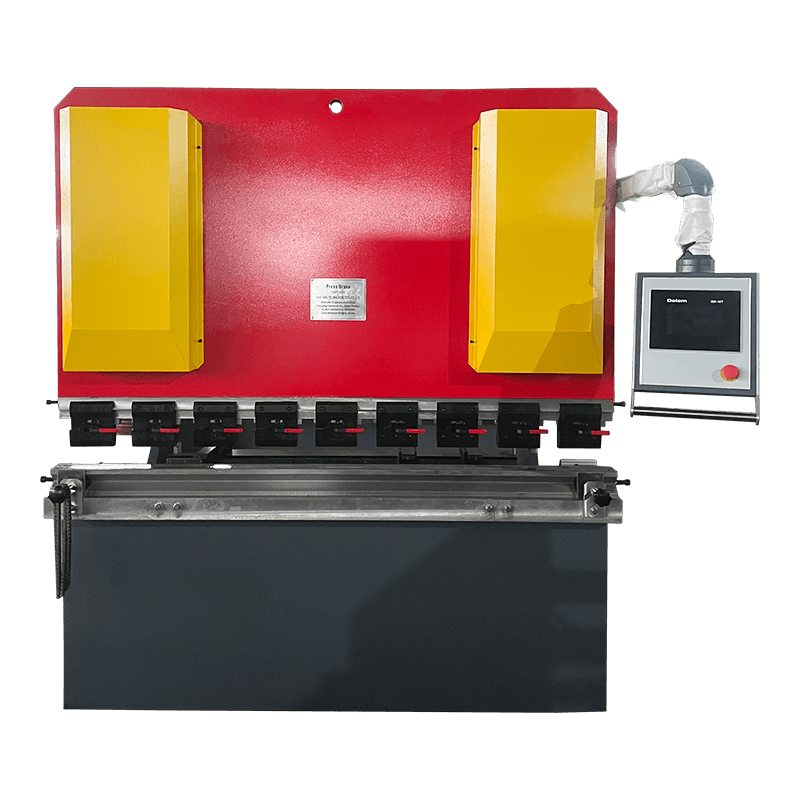

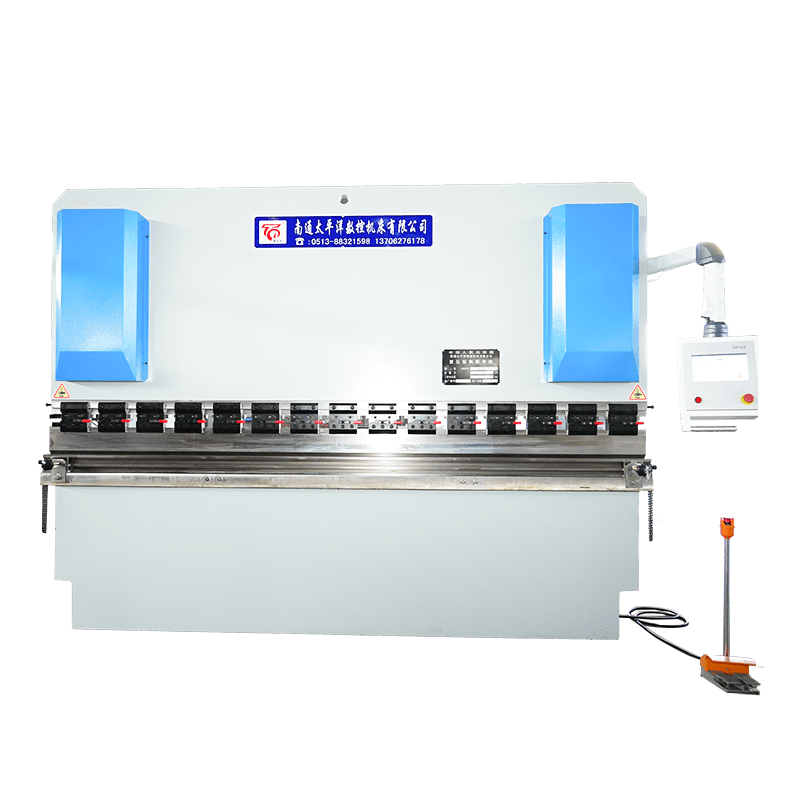

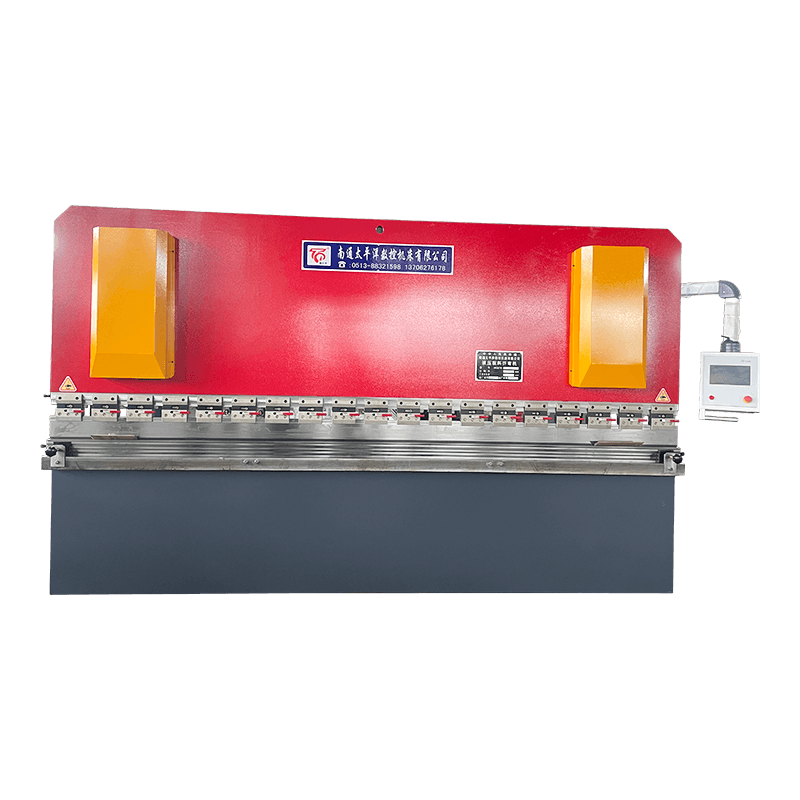

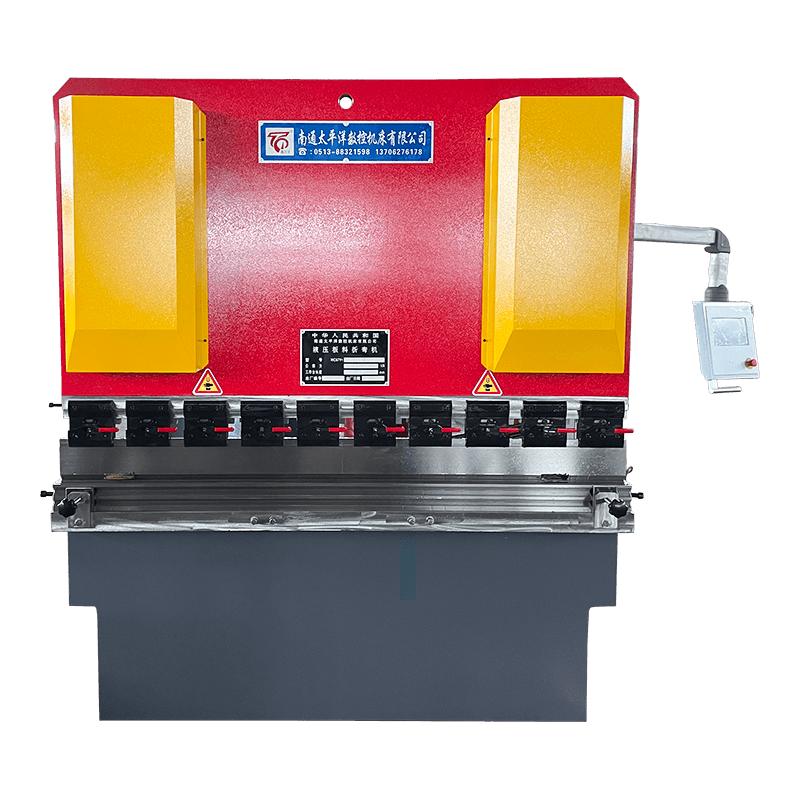

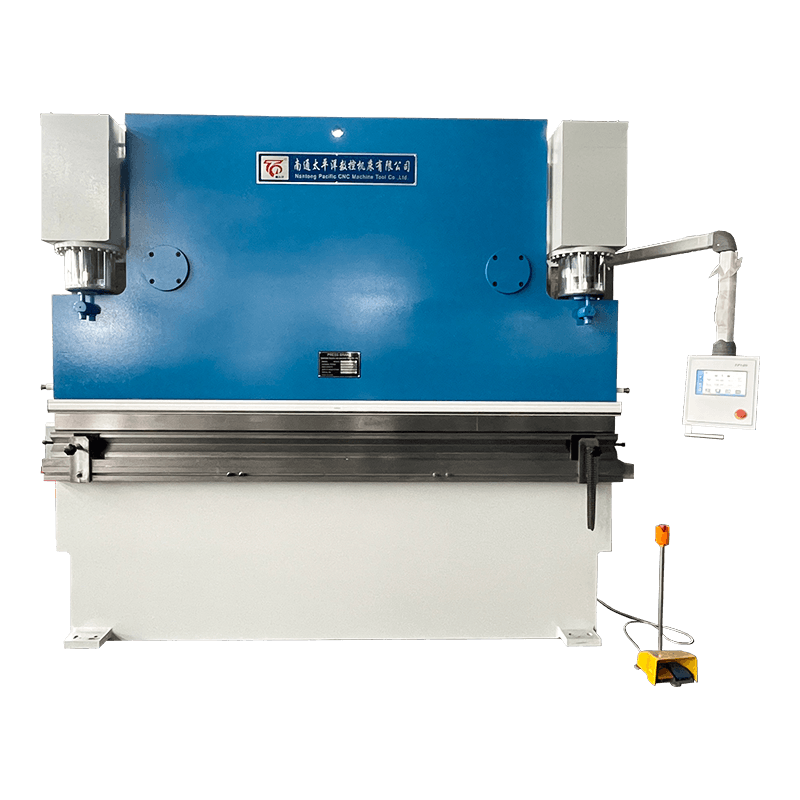

WC67K シリーズねじり軸同期 CNC 油圧板金曲げ機

WC67K シリーズトーションバー CNC 油圧プレスブレーキは、金属加工、電気キャビネット、厨房用品、構造用鋼業界で広く使用されている、ミッドレンジの高精度板金曲げ機械です。通常、TP10S または DA41T CNC システム (スイスの Cybelec CT8 はオプション) が装備されており、複雑な曲げタスクに安定したパフォーマンス、高精度、柔軟なプログラミング機能を提供します。

主な特長
剛性の高い全鋼構造: 機械全体には頑丈な鋼板溶接フレームが採用されており、ANSYS 応力解析ソフトウェアによって検証され、高荷重下でも長期安定性、剛性、一貫した精度が確保されています。

セグメント化可能なツール: 顧客の要求に応じて上型と下型の両方を分割することができ、異なる長さや形状のワークピースに適応し、生産の柔軟性が向上します。

サーボ制御バックゲージ: バックゲージとスライドストロークは専用のサーボドライバーによって制御されるサーボモーターによって駆動され、高い位置決め精度と再現性を確保し、正確な曲げ寸法を実現します。

多軸 CNC 制御: このシステムは X 軸 (バックゲージ) と Y 軸 (スライドストローク) を制御し、複数セットのプログラムを保存して迅速に呼び出すことができ、バッチ生産を合理化し、セットアップ時間を短縮します。

インテリジェントな角度プログラミング: CNC システムは、材料の長さ、厚さ、金型パラメータを入力することで角度プログラミングをサポートし、一貫した結果を得るために必要な曲げパラメータを自動的に計算して設定します。

強化された安全保護: フットスイッチには緊急停止機能が装備されており、予期せぬ事態が発生した場合に即座にシャットダウンしてオペレータと機械の両方を保護します。

アプリケーション
このねじり軸 CNC プレスブレーキは、次のような業界の炭素鋼、ステンレス鋼、アルミニウム、その他の金属シートの曲げに適しています。

板金加工工場
電気キャビネットおよびエンクロージャの製造
厨房機器・家電製品の製造
建設および構造用鋼の製造

問い合わせ

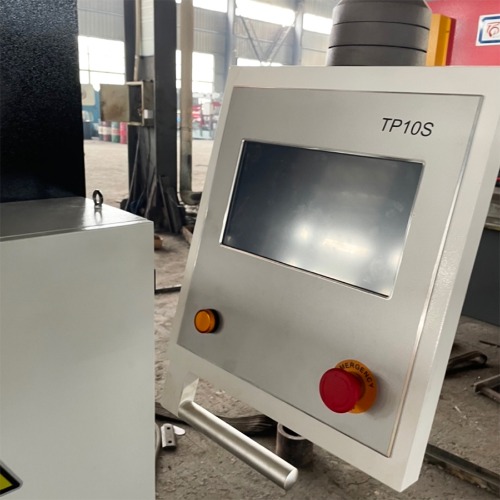

TP10Sシステムの紹介：

• 10 インチ TFT 高解像度、高コントラストタッチスクリーンシステム
• シンプルなページと大きなボタンで操作しやすくなりました。
• メニューベースのプログラミングスタイル、ユーザーインターフェイスは直観的でフレンドリーです。
・コントローラとドライバは高速かつ確実なバス通信を採用。
・配線が容易でメンテナンスも容易です。
• 完璧なプログラミングにより、バッチ多段階曲げの効率を向上させることができます。
• インタラクティブなアラーム表示。
• オプションの言語: 中国語、英語。
• 最適化された曲げ。
・曲げ角度と長さの自動計算をサポートします。
• 角度補正と長さ補正をサポートします。
• エスケープ機能をサポートします。
・金型管理をサポートします。
●多段階の曲げシーケンスや製品を保管できます。強力な機能
• 高い信頼性と強力な耐干渉能力
• サポートバルブ構成
・ソフトリミット機能
・手動軸移動（パスワード保護）
・XY軸ナビゲーションティーチング機能（パスワード保護）

DA41Tの場合：

工作機械の性能特徴

• 機械全体は鋼板溶接構造を採用しており、ANSYS 応力解析ソフトウェアにより機械の安定性と精度が保証されます。
・お客様のご要望に応じて上型と下型を分割して、異なるサイズの製品の加工に対応できます。
・バックゲージとシリンダストロークを制御するサーボモータをサーボドライバで制御し、より高い加工精度を実現
・X軸（バックゲージ）とY軸（シリンダストロークまたはスライダストローク）をシステムで制御でき、複数のプログラムを記憶し、後続製品の加工を容易にします。
・DA-41Sシステムは、材料の長さ、厚さ、金型パラメータを入力することで角度をプログラムできます。
・フットスイッチ緊急停止機能により、緊急時に機械を確実に停止します。
• この製品は高構成、高速な実行速度、より安定したパフォーマンスを備えています。

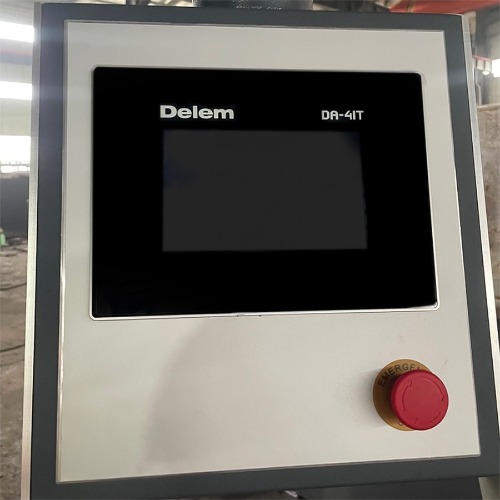

DA41Tシステムの紹介

技術仕様	- プログラム番号 - 最大プログラムステップ数 25 - メートル法/インペリアル変換 - 電源オフメモリ - 機械の稼働時間のカウント
軸パラメータ	- 移動範囲: 0-9999.99mm - 逃げ距離: 0-9999.99mm - 位置補正範囲：0～9999.99mm - エスケーププログラム可能 - 軸の同期転送 - 任意の軸の手動移動
インストール	- 垂直パネル設置 - 寸法: 189x257x40mm
プログラミング機能	- ユーザーフレンドリーなインターフェース - データプログラミング設定 - 曲げ角度 - 金型パラメータの設定 - バックゲージの位置 - エスケープ機能 - Y軸リターン - Y軸補正 - 曲げ速度の選択 - プログラム数
演算機能	- Y軸の奥行き計算
内部統合	- 診断モード
軸制御入出力	-/-10Vサーボモーター - 2 速 AC モーター制御 - 方向性出力付き単段制御（可変周波数動作）
デジタル入出力	- 柔軟な入出力ポイント構成 - 放送とテレビの分離
インターフェース	- TTLエンコーダインターフェース - 1MHzのカウント周波数 - 5V または 12V ユニポーラまたは差動入力 - DNC RS-232C 全二重
補助機能	- 複数の言語の選択 - パラメータやプログラムのオフラインバックアップと呼び出し

マシンの標準構成:

• 標準 TP10S CNC システム、手動 R 軸
• 固定および取り外し可能なフロントサポート
• 曲げ機の金型は硬度 42 度の 42CRMO 材料で作られており、金型の寿命を保証します。
・クイッククランプ
• X軸はボールネジとリニアガイドによって制御されます

オプション:

• 光電またはレーザーからの保護
・特殊金型
• 機械的補償または油圧補償システム
• 照明またはガードレールのカスタマイズ
・自動R軸
• その他の特別な要件については、会社の価格検証の対象となります

WC67Y/Kシリーズ油圧プレスブレーキの主なパラメータ

モデル	公称圧力 (KN)	長さテーブルの (mm)	距離フレーム間 (mm)	喉奥行き (mm)	脳卒中 (mm)	開いた高さ (mm)	メインモーター (KW)	重量 (KG)	全体の寸法長さ×幅×高さ (mm)
WC67Y/K-40/1600	400	1600	1150	250	100	340	4	2000	1750×1350×1900
WC67Y/K-40/2200	400	2200	1850	250	100	340	4	2500	2300×1350×1900
WC67Y/K-40/2500	400	2500	2050	250	100	340	4	2800	2600×1400×1950
WC67Y/K-63/2500	630	2500	2050	250	120	360	5.5	4500	2600×1400×2000
WC67Y/K-63/3200	630	3200	2600	250	120	360	5.5	5400	3300X1450X2100
WC67Y/K-80/2500	800	2500	2050	250	120	380	7.5	5800	2650X1420X2120
WC67Y/K-80/3200	800	3200	2600	250	120	380	7.5	6100	3300X1450X2100
WC67Y/K-100/2500	1000	2500	2050	320	120	385	7.5	6100	2650X1450X2200
WC67Y/K-100/3200	1000	3200	2600	320	120	385	7.5	6600	3300X1450X2200
WC67Y/K-100/4000	1000	4000	3200	320	120	385	7.5	8000	4100X1450X2200
WC67Y/K-125/2500	1250	2500	2050	320	120	385	7.5	6300	2650X1550X2200
WC67Y/K-125/3200	1250	3200	2600	320	120	385	7.5	7000	3300X1550X2200
WC67Y/K-125/4000	1250	4000	3200	320	120	385	7.5	8200	4100X1550X2200
WC67Y/K-160/3200	1600	3200	2600	320	200	470	11	10000	3300X1780X2500
WC67Y/K-160/4000	1600	4000	3200	320	200	470	11	12000	4100X1780X2520
WC67Y/K-200/3200	2000	3200	2600	320	200	485	11	12000	3300X1750X2680
WC67Y/K-200/4000	2000	4000	3200	320	200	485	11	13800	3300X1750X2680
WC67Y/K-250/3200	2500	3200	2600	320	250	560	18.5	13600	3300X2000X2880
WC67Y/K-250/4000	2500	4000	3200	320	250	560	18.5	15000	4100X2050X2980
WC67Y/K-300/3200	3000	3200	2600	350	250	560	22	16000	3300X2050X3000
WC67Y/K-300/4000	3000	4000	3200	350	250	560	22	20000	4100X2080X3100
WC67Y/K-300/6000	3000	6000	4700	350	250	560	22	28000	6100X2080X3250
WC67Y/K-400/3200	4000	3200	2600	350	250	580	37	20000	3300X2000X3000
WC67Y/K-400/4000	4000	4000	3200	350	250	580	37	26000	4100X2080X3150
WC67Y/K-400/6000	4000	6000	4750	400	250	580	37	37500	6100X2180X3580
WC67Y/K-500/4000	5000	4000	3200	350	250	580	37	26000	4100X2080X3150
WC67Y/K-500/6000	5000	6000	4750	400	250	580	37	37500	6100X2180X3580

このカタログに記載されている説明および仕様は、予告なく変更される場合があります。
