A 油圧プレートローリングマシン 油圧シリンダーが安定した調整可能な圧力を加えながら、パスごとに材料を少し曲げながら、回転ロール間にプレートを送り込むことで、平らな金属シートを湾曲または円筒形に成形します。トップ ロール (または設計によってはサイド ロール) は、ギアやネジではなく油圧の力によって下または内側に押されるため、オペレーターはリアルタイムで曲げ力を微調整し、プレートの全長にわたってその圧力を一貫して保持することができます。
これは、今日市販されているほぼすべての機械の背後にある動作原理です。 鋼板圧延機 , 油圧プレートベンディングマシン 、または 4ロールプレートローリングマシン 、それが小さな金属加工工場にあるのか、それとも会社として運営されているのかにかかわらず、 頑丈なプレートローリングマシン 造船所の生産ラインで。以下のセクションでは、プロセスを段階的に説明し、一般的なロール構成を比較し、材料の種類、板厚、ロールの配置が最終結果にどのように影響するかを説明します。
| 特徴 | 3 ロールプレートローリングマシン | 4ロールプレートローリングマシン |
|---|---|---|
| 予備曲げステップ | 多くの場合、別のパスまたはフィクスチャが必要です | ローリングサイクルに組み込まれています |
| プレート裏返しが必要です | 非対称デザインの場合もあります | ほとんど必要ない |
| 典型的な使用例 | 一般的な工房での製作 | 正確な繰り返し生産実行 |
毎 プレートローリングマシン 使用するロールの数に関係なく、同じ基本的なアイデアに依存しています。つまり、3 つ以上の接触点がプレートを直線から押し出し、制御された方法で金属を降伏点を超えて強制的に押し出すので、平らに戻るのではなく永久的な曲線を描くようになります。油圧機械では、圧力の背後にある力は機械的なネジではなく、油圧駆動のシリンダーから発生します。そのため、油圧設計は一般にサイクルの途中で微調整するのが簡単です。
プレートが 2 つの下部サポート ロールの上に置かれ、上部ロールがそれらの間を押している様子を想像してください。プレートが前後に駆動されると、トップロールが少しずつ下降し、パスごとに曲率がきつくなります。トップロールを保持する油圧シリンダーは、プレートの抵抗がエッジ付近で変化しても、下向きの力を一定に保ちます。これが、油圧システムが純粋な機械的なセットアップよりもプレート幅全体にわたってより均一な曲線を生成する傾向がある理由の 1 つです。
4 番目のロールを追加するか、トップ ロールを垂直方向に移動するだけでなくサイド ロールを水平方向に移動すると、プレートのエッジの処理方法が変わります。これは、次のセクションで説明するロール構成間の主な技術的な違いであり、成形後にプレートの端にどれだけ平らな、ロールされていない材料が残るかに直接影響します。
典型的な CNC油圧プレート圧延機 は、連携して動作するかなり小さなパーツのセットから構築されます。各部品の機能を理解すると、機械の仕様書を読んだり、製造現場で発生する問題のトラブルシューティングがはるかに簡単になります。
4 ロール油圧プレートローリングマシンの簡略化された構造レイアウト。わかりやすくするために等角図で示しています。
プレートがロードされると、油圧プレートローリングマシンは、コンパクトなワークショップユニットであろうと大型のワークショップユニットであろうと、かなり一貫したシーケンスで動きます。 頑丈なプレート圧延機 構造用鋼材を扱っています。
手動機械の場合、オペレーターは目視とギャップの測定によって各パスを判断します。に CNC油圧プレート圧延機 では、ロール位置と圧力目標が事前にプログラムされているため、部品ごとのばらつきが少ないリピート部品が得られます。

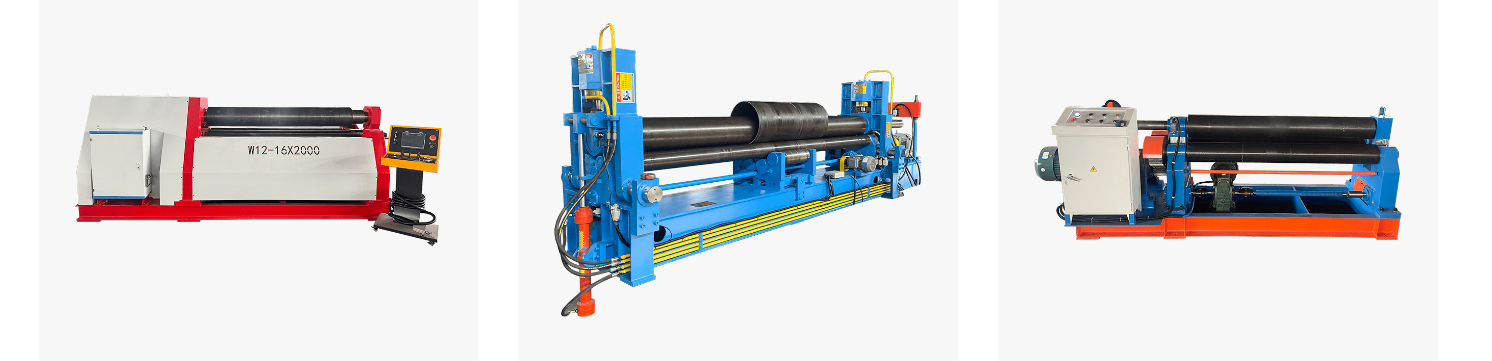

ほとんどの購入者は、 油圧プレートローリングマシン どちらも広く入手可能であり、それぞれが異なる生産パターンに適しているため、最終的には 3 ロール レイアウトと 4 ロール レイアウトを比較することになります。
| 構成 | プレートを曲げる仕組み | 最適な用途 |
|---|---|---|
| 2ロール | プレートはプレス機で事前に曲げられ、その後駆動ロールに巻き付けられます | 薄ゲージシート、軽量加工 |
| 3 ロール、非対称 | 上部ロールは 2 つの固定された下部ロールの間を下降します。 | 一般的なワークショップおよび修理作業 |
| 3ロール、ダブルピンチ | 両方の下部ロールが移動してプレートを挟んで事前に曲げます | 中量鋼の製造 |
| 4 ロール | 上下のロールは垂直方向に整列し、サイドロールは水平方向に移動します | 精密シリンダー、繰り返し生産、重荷重板圧延機の作業 |
ロール構成別の事前曲げ利便性スコアの例。1 ～ 10 のスケール。高いほど必要な個別の事前曲げ作業が少なくなります。
A 鋼板圧延機 単一の金属の種類に限定されません。ある材料から次の材料に変化する主な変数は、プレートが曲がるときにどれだけの抵抗を与えるかであり、これが必要なパスの回数と、機械がどれだけの油圧力に耐えなければならないかに影響します。
固定測定ではなく、典型的なロール曲げ挙動に基づいた、材料タイプ別の相対的な成形抵抗の例
厚いプレートの外側の繊維は曲げに追従するためにさらに伸張する必要があるため、厚いプレートではより大きなロール直径が必要となり、より薄い材料と同じ曲率に達するにはより多くのパスが必要になります。これが、マシンが一定の評価を受ける理由です。 プレートローリングマシン capacity には、最大厚さとそれに対応する最小ロール直径の両方がリストされています。なぜプレートを厚さの上限近くまで押し上げると、通常は送り速度を遅くし、より軽く、より頻繁にパスを実行する必要があるのかを説明します。
炭素鋼板の厚さと標準シリンダーに達するために必要な圧延パスの一般的な関係。一般的なガイドのみ
作業の大部分が最大板厚圧延機定格の機械の上限付近にある場合、最後の数ミリメートルの能力では常に範囲の中央よりも多くのパスが必要となるため、サイクル時間が長くなることが予想されます。厚い構造プレートを定期的にロールする購入者は、絶対的な限界で小型のマシンを実行するのではなく、次のフレーム定格までサイズアップする傾向があります。
油圧プレート ローラーと機械設計のどちらを選択するかは、曲げ力をどのように生成して制御するかによって決まります。機械はモーター駆動のネジまたはギアセットでトップロールを動かします。これは簡単ですが、固定されたステップで調整されます。油圧機械は油圧を使用するため、連続的な微調整が可能で、プレートの抵抗が幅全体でわずかに変化しても、システムは設定された力を保持できます。
比較例。濃い青色の領域は油圧機械を表し、明るい青色の領域は機械機械を表します。どちらも一般的な 5 段階評価で表されています。
油圧機械は一般に、精度制御と力の一貫性に利点があるため、油圧機械が主流となっています。 CNCプレートローリングマシンメーカー リピート生産を目的としたセグメントです。機械式機械は、圧力の微調整がそれほど重要ではない、軽めで単純な作業には依然として適しています。どちらの設計も普遍的に正しいというわけではなく、正しい選択は板厚の範囲、バッチ サイズ、ワークフローに必要な自動化の度合いによって異なります。
プレートローリングは平らな素材を湾曲した構造形状に変えるため、この装置は平らなパネルではなく円柱、円錐、または円弧状のセクションが必要な作業場ならどこでも使用できます。
| 産業 | 代表的な圧延部品 |
|---|---|
| 造船 | 船体セクション、湾曲したメッキ |
| 圧力容器およびタンク | 円筒シェル、貯蔵タンクリング |
| 風力発電塔とユーティリティタワー | 大口径タワーセクション |
| 建設と建築 | 曲面ファサードパネル、アーチ型サポート |
| 一般鋼材加工 | パイプセクション、ダクト、カスタムブラケット |
上記のいずれの場合でも、プレート圧延機は生産ラインの早い段階で使用されます。これは、通常、溶接、コーティング、または組み立てを続行する前に圧延形状を仕上げる必要があるためです。
有用なプレートローリングマシンの選択ガイドは、マシンの仕様書ではなく、実際に生産する必要がある部品から始まります。以下の要素を順番に検討してください。
| 因子 | 確認すべきこと |
|---|---|
| 最大板厚 | 平均的な仕事だけではなく、最も忙しい通常の仕事に合わせてください |
| プレート幅またはロール長さ | 作業マージンを持って最も幅の広いプレートをカバーする必要があります |
| ロール構成 | 一般的な作業には 3 ロール、予曲げが少なく公差が厳しい場合には 4 ロール |
| マテリアルミックス | ステンレス鋼と合金鋼は軟鋼よりも多くの利用可能な力を必要とします |
| 制御システム | 少量の場合は手動、繰り返し実行とより厳密な一貫性の場合は CNC |
| バッチサイズと再現性 | ボリュームが大きいほど、CNC 油圧プレートローリングマシン制御が有利になります |
これらの要素を生産計画に照らしてマッピングすると、コンパクトな製品の比較がはるかに簡単になります。 油圧プレートローリングマシン より大きなものに対して 頑丈なプレートローリングマシン どちらも、パンフレットの一般的な仕様ではなく、同じ実際のワークロードに基づいて判断されるため、同等の条件で評価されます。
これらの点に日常的に注意を払うことで、油圧プレート圧延機は定格許容範囲内で稼働し続けることができ、生産の繁忙期における計画外のダウンタイムが軽減されます。
油圧プレート圧延機に CNC 制御を追加しても、基礎となる曲げ原理は変わりません。ある部品から次の部品へのその原理の再現性が変わります。プログラムされたサイクルにより、毎回同じロール位置と圧力シーケンスが適用されます。これは、溶接継ぎ目できれいに整列する必要がある圧力容器シェルやタワーセクションなど、バッチ間の許容差要件が厳しいジョブで最も重要です。
Nantong Pacific CNC Machine Tool Co., Ltd は、海安経済技術開発区に拠点を置き、造船、建設、ステンレス鋼製造、および関連業界の顧客向けに、せん断、曲げ、圧延、油圧プレス装置を幅広く扱っています。として 油圧プレートローリングマシン manufacturer そして 油圧プレートローリングマシン supplier 国内市場と輸出市場の両方にサービスを提供する同社は、標準シリーズの機械だけでなく、特定の生産ラインを中心に構築された非標準機器も設計および製造しています。購入者が比較する CNCプレートローリングマシンメーカー 新規または拡大中の製造工場では、一般的なカタログ モデルではなく実際の作業負荷に合わせて構成を調整できるよう、板厚の範囲、幅、一般的なバッチ サイズを共有することが歓迎されます。
これは、油圧シリンダーによって配置および押圧されたロールを使用して、平板を曲面または円筒形に曲げる金属成形機であり、オペレーターは曲げ力を調整可能で安定した制御が可能です。
プレートは回転ロールの間を往復し、トップロールまたはサイドロールが通過するたびに徐々に圧力を加え、目標の形状に達するまで段階的に曲率を強めます。
一般的な材料には炭素鋼、ステンレス鋼、アルミニウム、合金鋼などがあり、各材料に必要な油圧力とパス数のバランスは異なります。
コストはロールの構成、最大プレート厚さ、ロールの長さ、CNC 自動化のレベルなどの要因によって異なります。そのため、ほとんどの購入者は、自社のプレート サイズと生産量に基づいてカスタマイズされた見積もりを要求します。
能力は機械フレームのサイズによって異なり、軽量モデルは薄いゲージシートに適しており、頑丈なプレートローリングマシンモデルは厚い構造プレートに適しているため、最大厚さとロール長は常に独自の材料範囲と照らし合わせて確認する必要があります。
上記の選択ガイドセクションで説明したように、最も厚くて幅の広い通常のプレートから始めて、ロール構成、利用可能な油圧力、および制御タイプを一般的なバッチサイズに合わせます。
3 ロール マシンは通常、プレートのエッジに別の事前曲げステップを必要としますが、4 ロール マシンは水平に調整可能なサイド ロールを使用して通常のサイクルに事前曲げを組み込むため、反転や余分な処理が軽減されます。
一般に、油圧機械はより細かく、より一貫した圧力制御を提供し、精度や繰り返しの生産作業に適していますが、機械式機械も、より単純で少量の作業には依然として実行可能な選択肢です。
