電動油圧プレスブレーキ機を選ぶ理由

板金製造用の曲げソリューションを評価している場合、答えは明らかです。の電動油圧プレスブレーキ機従来の油圧式または機械式の曲げ機械では到底太刀打ちできないレベルの精度、エネルギー効率、およびプログラム可能性を実現します。サーボ電気駆動技術と油圧力を組み合わせることで、このタイプの機械は、大量の複雑な曲げ加工にわたって一貫した精度を要求するメーカーにとって好ましい選択肢となっています。

この記事では、航空宇宙から建設に至るまで、さまざまな業界の製造業者がなぜこの製品を選択しているのかを正確に説明します。 CNC電気油圧曲げ機 主要な成形ツールとしての機能と、それが製造現場にどのような実際的な利点をもたらすか。

電気油圧プレスブレーキと従来の油圧プレスブレーキの主な利点 (業界調査、2025 年)

省エネ	最大70%
角度精度の向上	±0.1° vs ±0.5°
ノイズリダクション	~60% 静かになりました
セットアップ時間の短縮	~50% 高速化
油温の安定性	大幅に改善

同等の生産条件における従来の定圧油圧プレスブレーキとの比較。

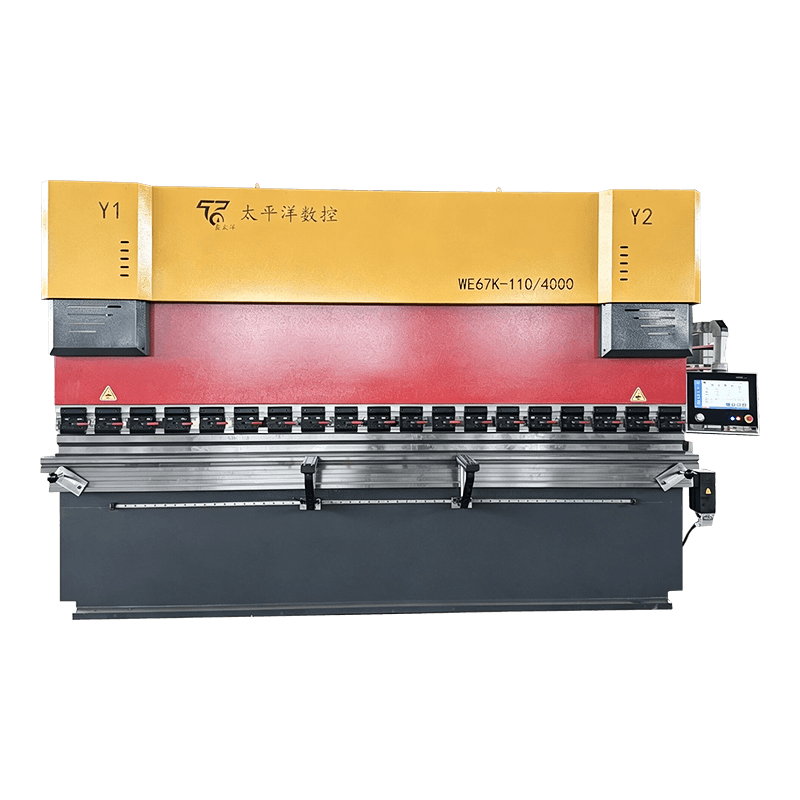

電動油圧プレスブレーキ機とは？

アン 電動油圧プレスブレーキ機 は、連続的に動作する固定定速誘導モーターではなく、サーボモーターを使用して可変容量油圧ポンプを駆動します。サーボシステムはラムからの実際の要求にリアルタイムで応答し、特定の曲げ操作に必要なときにのみ必要なレベルの油圧を供給します。

駆動構造におけるこの根本的な違いにより、電気油圧設計は従来の油圧プレスブレーキよりもはるかに高性能になります。 CNC コントローラーは、手動または従来の油圧システムでは達成できないレベルの精度と再現性で、ラム速度、位置、圧力、戻りストロークなどのすべてのパラメーターを制御します。

システムのコアコンポーネント

ACサーボモーターと高効率可変容量型油圧ポンプを組み合わせた
リアルタイムのラム位置フィードバックのための二軸グレーティングルーラーまたはリニアエンコーダー
タッチスクリーンインターフェースと保存されたジョブプログラムを備えた CNC コントローラー
自動シート位置決め用の多軸 CNC バックゲージ
ロアビームの自動クラウニング補正システム

優れた曲げ精度で切り屑を低減

ファブリケーターが製品に切り替える最も直接的な理由は、 CNC電気油圧曲げ機 精度です。従来の油圧プレスブレーキの角度精度は±0.5°程度です。リニアエンコーダからの閉ループ位置制御を備えた CNC 電気油圧システムが、 のgle accuracy of ±0.1° or better — 5 倍の改善は、不合格部品の減少と再加工コストの削減に直接つながります。

シフトあたり 500 回の曲げを実行する生産ラインの場合、スクラップを 5% 削減するだけでも、毎月の材料とオペレーターの時間を大幅に節約できます。材料費が高額となるステンレス鋼、アルミニウム、高張力鋼の用途では、この精度の利点は目に見える経済的メリットとなります。

精度はどのように達成されるのか

サーボモーターはミリ秒以内に位置コマンドに応答し、ストロークのあらゆる点でラムに正確な深さ制御を与えます。
格子定規は継続的に位置フィードバックを提供するため、CNC はリアルタイムで偏差を修正できます。
スプリングバック補正値は材料の種類と厚さごとに保存されるため、オペレーターの入力なしで機械が次の曲げに向けて自動調整できます。
下部ビームの自動クラウニングにより、長さ 6,000 mm までの部品全体のたわみが補正され、端から端まで一貫した半径が維持されます。

エネルギー効率: 消費電力を最大 70% 削減

従来の油圧プレスブレーキは、ラムが曲がりの間で静止しているときでも、モーターを全速力で連続的に動作させ、熱を発生させて電力を消費します。の 電動油圧式板金ベンダー この無駄を完全に排除します。サーボモーターは、ラムが移動しているときのみ、曲げサイクルのそのフェーズに必要なトルクレベルで正確に動作します。

実際の運用環境では、この結果は次のようになります。 40% ～ 70% のエネルギー節約 同等の固定ポンプ油圧機械と比較して。 1 つのシフトで 2 つのプレスブレーキを稼働している製造工場の場合、この削減は 12 か月にわたる電気コストの大幅な削減に相当します。

さらなる効率化のメリット

油温を下げる : ポンプは需要に応じてのみ動作するため、作動油の発熱は大幅に低くなります。これにより、オイルの劣化が軽減され、オイル交換間隔が延長され、ほとんどのアプリケーションで別個のオイル冷却システムが不要になります。
騒音の低減 : 従来の油圧機械の 80 ～ 90 dB と比較して、サーボ駆動システムは 60 ～ 70 dB で動作します。これは、長時間機械の近くで作業するオペレーターにとって大幅な改善です。
作業場での発熱が少ない ：全体的な熱出力が低下することで、作業環境が改善され、施設の HVAC システムへの負荷が軽減されます。

迅速なセットアップと高いスループット

ジョブの切り替え時間は、曲げ加工における生産性損失の最も重大な原因の 1 つです。あ CNC電気油圧曲げ機 は、保存されたジョブプログラム、自動バックゲージ位置決め、およびジョブ間の手動調整を不要にするプログラム可能なラムパラメータを通じてこの問題に直接対処します。

呼び出されたジョブプログラムは、すべてのパラメータ (パンチの深さ、曲げシーケンス、バックゲージの位置) を数秒で復元します。
マルチステップの曲げシーケンスは一度プログラムされると自動的に実行されるため、複雑な部品成形におけるオペレーターのエラーが軽減されます。
CNC コントローラのシミュレーション機能を使用したオフラインプログラミングにより、現在のジョブの実行中に次のジョブの準備を行うことができます。
通常、ユーザーは報告します セットアップ時間の 40 ～ 55% の削減 手動で調整された油圧プレスブレーキと比較して。

シフトごとに生産される部品: 従来の油圧式ベンダーと CNC 電動油圧式ベンダー機

典型的な製造工場のパフォーマンスベンチマークに基づいた例示的な出力データ。実際の結果は、部品の複雑さとオペレータのスキルレベルによって異なります。

機械の耐用年数にわたるメンテナンスの負担を軽減

のサーボ油圧アーキテクチャ 電動油圧式板金ベンダー 従来の定圧油圧システムよりも摩耗の激しいコンポーネントが少なくなります。ポンプは実際の需要に応じて可変速度で動作するため、累積的な摩耗が大幅に減少します。

メンテナンス比較：従来油圧プレスブレーキと電動油圧プレスブレーキ
メンテナンス品	従来の油圧式	電気油圧式
油圧オイルの交換間隔	2,000 ～ 3,000 時間ごと	4,000 ～ 6,000 時間ごと
油冷システムが必要です	多くの場合必要	ほとんど必要ありません
シールの交換頻度	高圧（一定圧力）	低い（需要ベースの圧力）
モーターのオーバーホール間隔	5 ～ 7 年ごと	8 ～ 12 年ごと
計画外のダウンタイム率	中程度から高程度	低い

材料や業界を超えた多用途性

の CNC電気油圧曲げ機 単一の材料や用途に限定されません。プログラム可能なトン数制御と可変ラム速度により、幅広いシートメタルを同等の信頼性で成形できます。

一般的に形成される材料

軟鋼 (機械トン数に応じて厚さの範囲は 0.5 ～ 20 mm)
ステンレス鋼グレード 304、316、および二相鋼
アルミニウム合金 5052、6061、および 7075
高張力鋼と Hardox 摩耗プレート
電気および装飾用途向けの銅および真鍮シート

サービスを提供する業界

航空および航空宇宙構造コンポーネント
造船の船体パネルおよび内部構造物
建設および建築金工品
電気筐体、開閉装置、計器盤
自動車および重機の製造
食品加工・医療機器用ステンレス製品

マシンを選択する際に評価すべき主な仕様

を選択するときは、 電動油圧プレスブレーキ機 、純粋に公称トン数に基づいて選択するのではなく、これらのコア仕様を生産要件に合わせてください。

CNC 電動油圧ベンディングマシンの主要な選択パラメータ
パラメータ	何を探すべきか	なぜそれが重要なのか
公称トン数	40T～1000Tの範囲	範囲内で最も厚い材料に対して計算された曲げ力を超える必要があります
作動長さ	1,000～6,000mm	製品範囲の中で最も長い部分に対応する必要があります
ラム位置精度	±0.01mm以上	部品の長さ全体にわたって達成可能な角度精度を決定します
バックゲージ軸	4～6軸CNC	軸が増えると、治具なしで複雑な部品の位置決めが可能になります
CNCコントローラー	タッチスクリーン、3Dシミュレーション、オフラインプログラミング	セットアップ時間とオペレーターのトレーニング要件を削減します
クラウニングシステム	自動油圧式または機械式	長さ 1,000 mm を超える部品の半径を一定にするために不可欠

よくある質問

Q1: 電動油圧プレスブレーキと従来の油圧プレスブレーキの主な違いは何ですか?

の key difference is in the drive system. A conventional hydraulic press brake uses a fixed-speed induction motor running continuously at full power. An 電動油圧プレスブレーキ機 は、要求時にのみ動作するサーボモーターを使用するため、エネルギー消費が最大 70% 削減され、油温が低下し、騒音が低減され、ラム位置精度が大幅に向上します。

Q2: CNC 電気油圧曲げ機にはどの程度の曲げ精度が期待できますか?

よく構成された CNC電気油圧曲げ機 リニアエンコーダと閉ループ位置制御により、次の角度精度を達成します。 ±0.1° 安定した条件下ではそれ以上の効果があります。これは、従来の油圧システムの典型的な±0.5°に匹敵し、ほとんどの精密板金用途には十分です。

Q3: 電動油圧板金ベンダーは厚板の曲げ加工に適していますか?

はい。 電動油圧式板金ベンダーs 40T から 1,000T を超えるトン数までの製品があり、厚さ 20 mm までの軟鋼板やそれに比例して厚さを薄くした高張力鋼板の曲げに適しています。サーボドライブは、あらゆるトン数レベルで一貫した力制御を提供します。これは、力のオーバーシュートが亀裂を引き起こす可能性がある厚板用途に特に役立ちます。

Q4：メンテナンスコストは従来の油圧プレスブレーキとどれくらい変わりますか？

電気油圧機械ではメンテナンス間隔が大幅に延長されます。油圧オイルの交換間隔は 2 倍の 4,000 ～ 6,000 時間になり、オイル冷却システムは通常必要なくなり、需要のみの圧力サイクルによりシールの交換頻度が低くなります。これらの要因を組み合わせると、機械の稼働期間全体にわたって継続的なメンテナンス費用が大幅に削減されます。

Q5: 電気油圧プレスブレーキは、複数段階の曲げシーケンスを自動的に処理できますか?

はい。 The CNC controller stores complete multi-step bend programs that include punch depth, ram speed profile, backgauge position, and dwell time for each step. Once programmed, the operator simply loads the sheet and initiates the cycle — the machine executes every step in sequence automatically, ensuring repeatable results across the entire production run.

Q6: CNC 電気油圧曲げ機を操作するには、オペレーターにはどのようなスキルレベルが必要ですか?

最新の CNC 電気油圧式曲げ機械は、グラフィカルインターフェイスと 3D 曲げシミュレーションを備えた直観的なタッチスクリーンコントローラーを使用しています。基本的な板金の知識を持つオペレーターは、通常、実践的なトレーニングを受けて 2 ～ 5 日以内に生産的な熟練度に達します。精密部品のマルチステップシーケンスなど、より複雑なプログラミングには、部品の複雑さに応じて 1 ～ 3 週間の追加のトレーニング期間が必要です。
