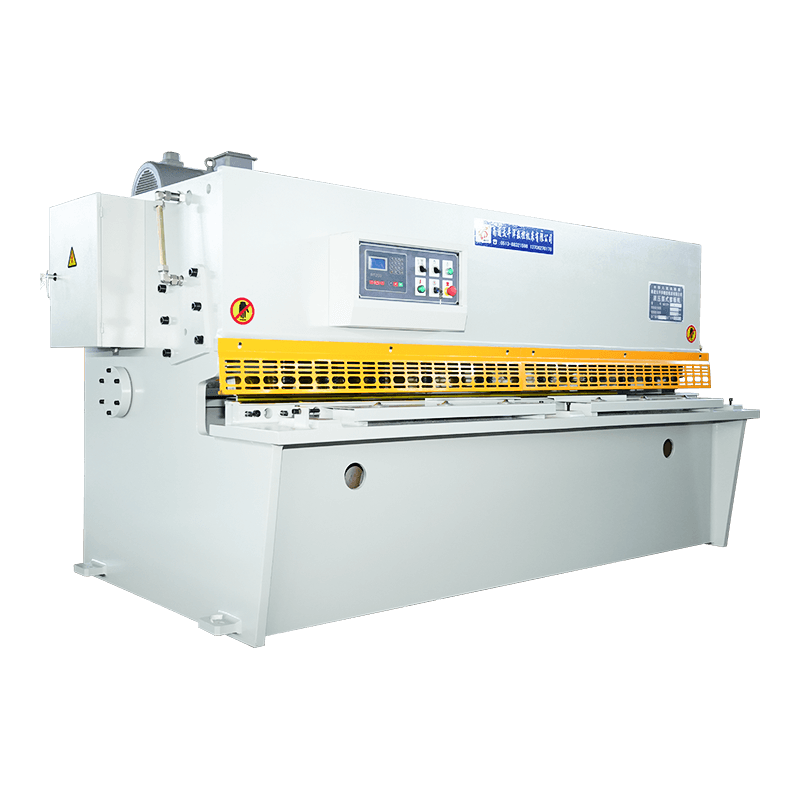

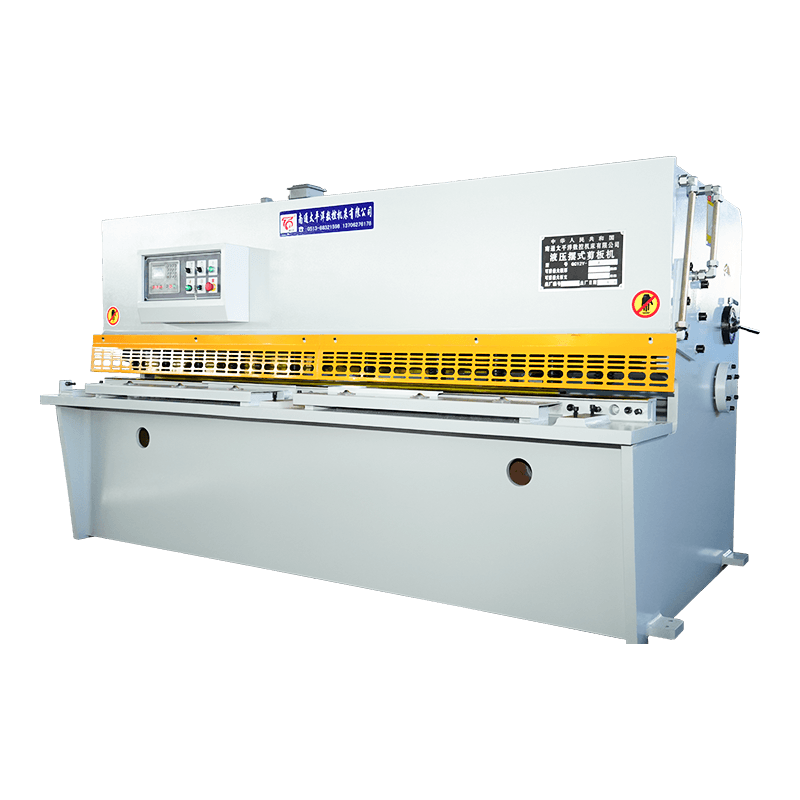

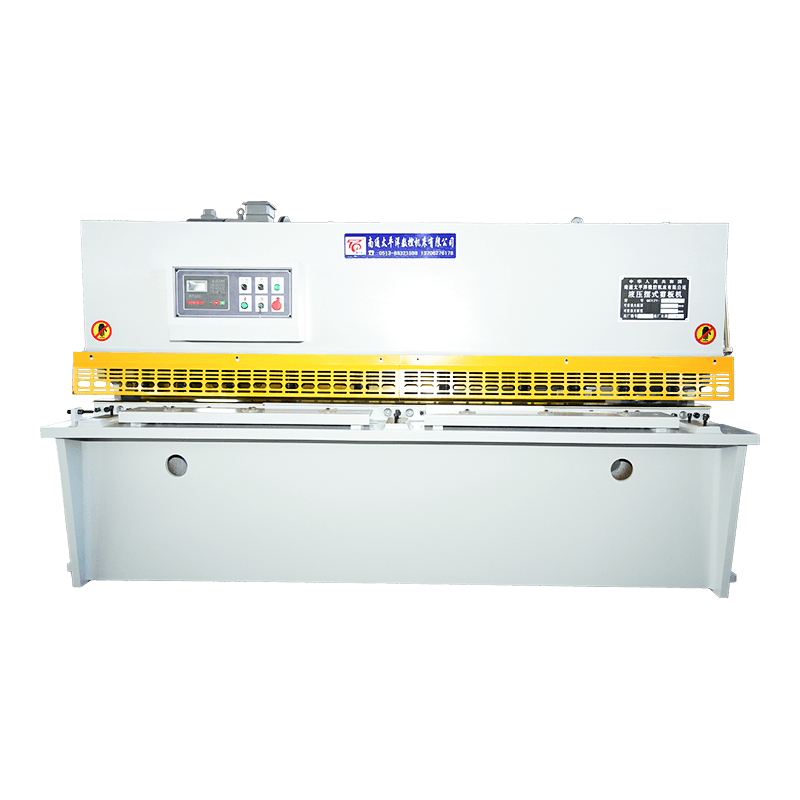

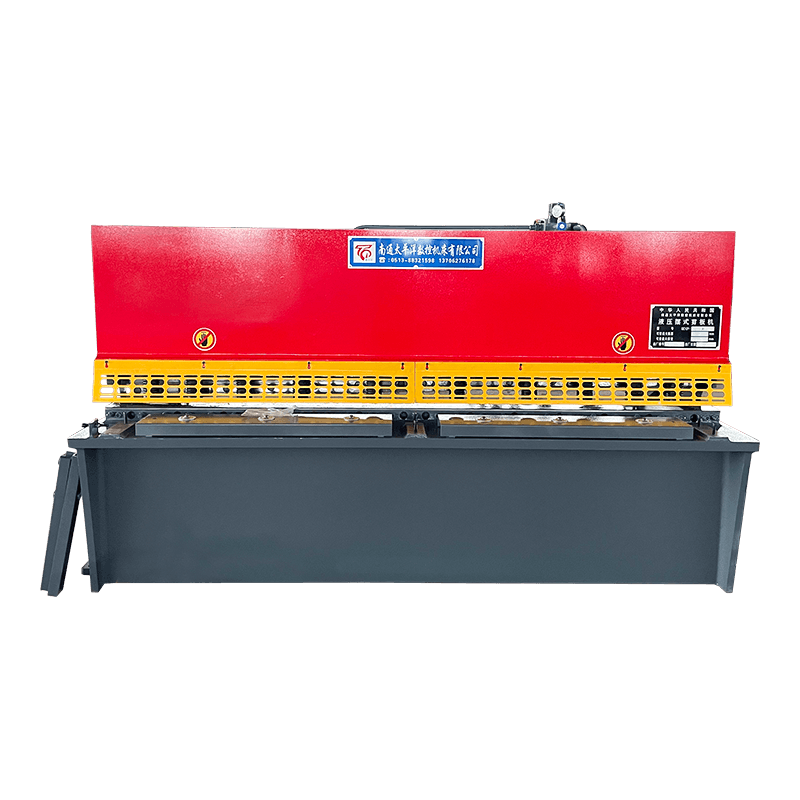

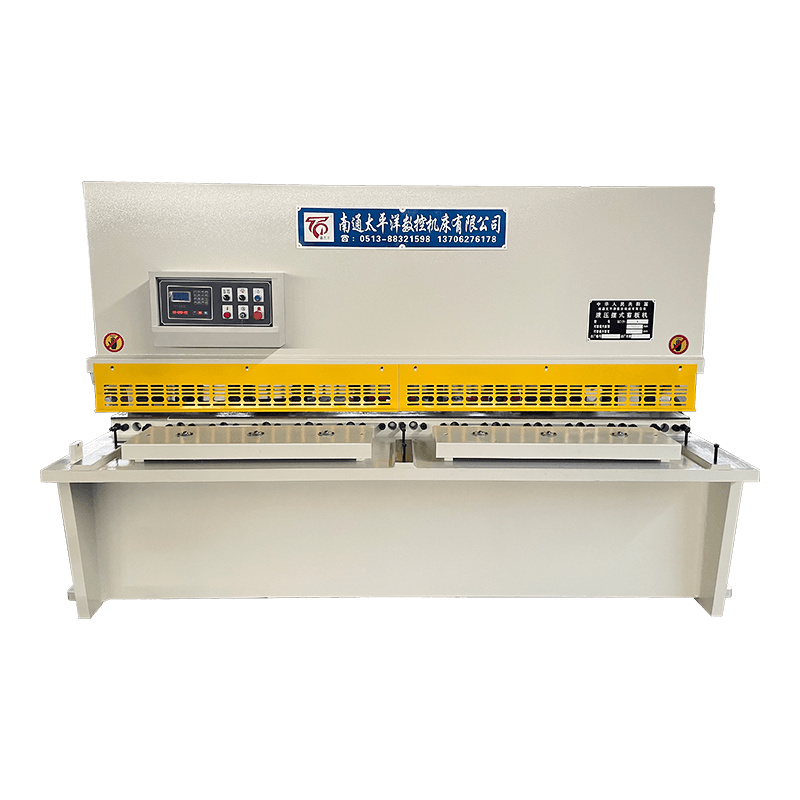

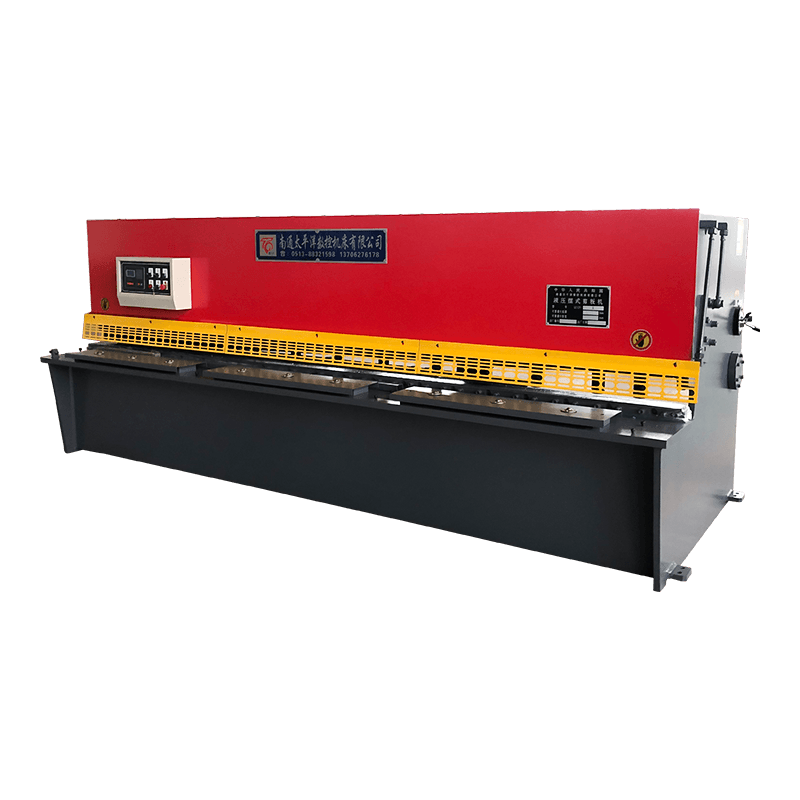

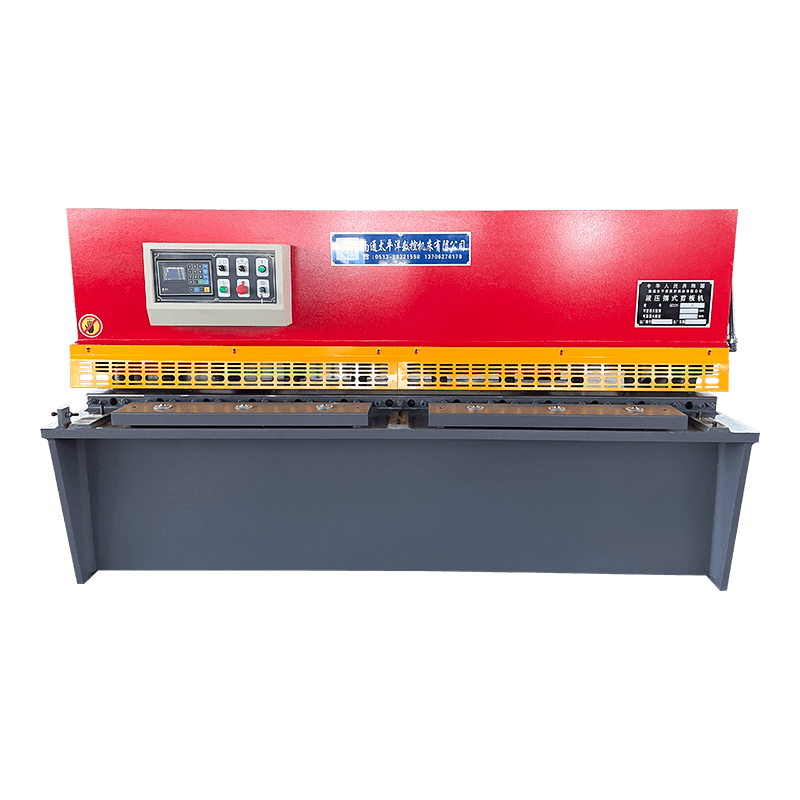

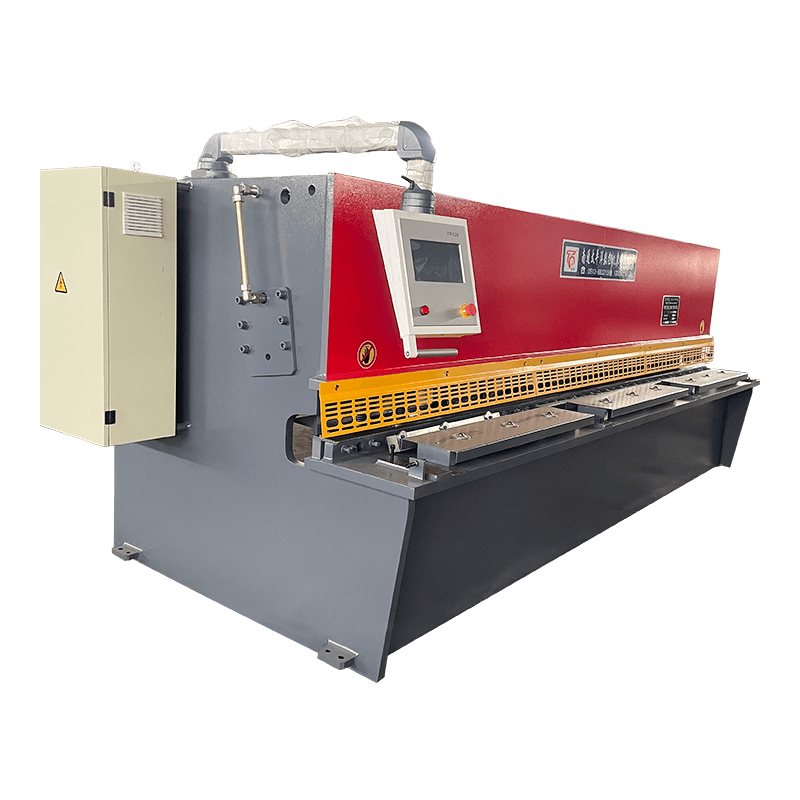

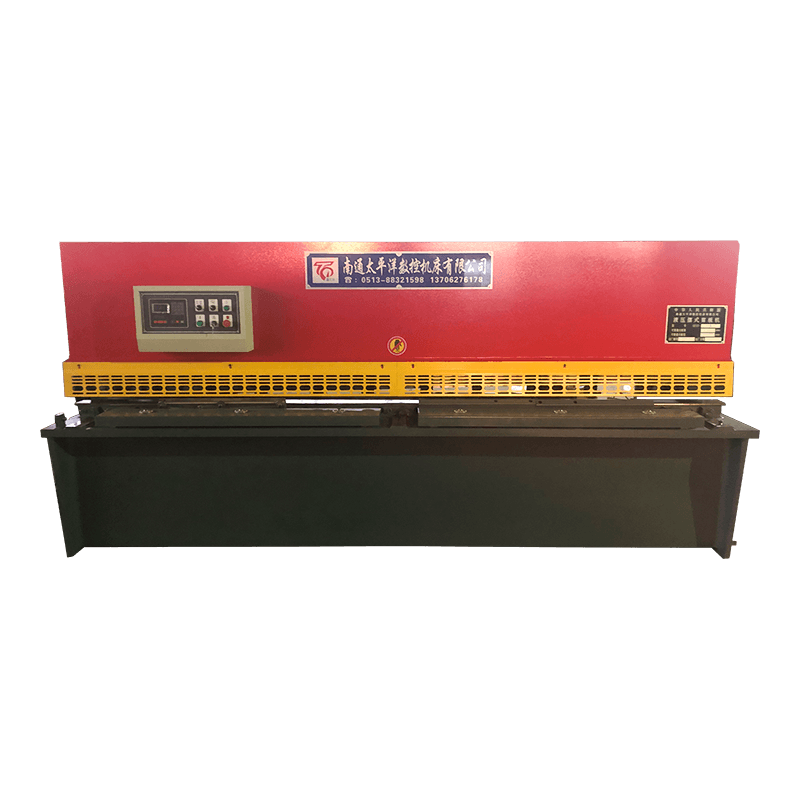

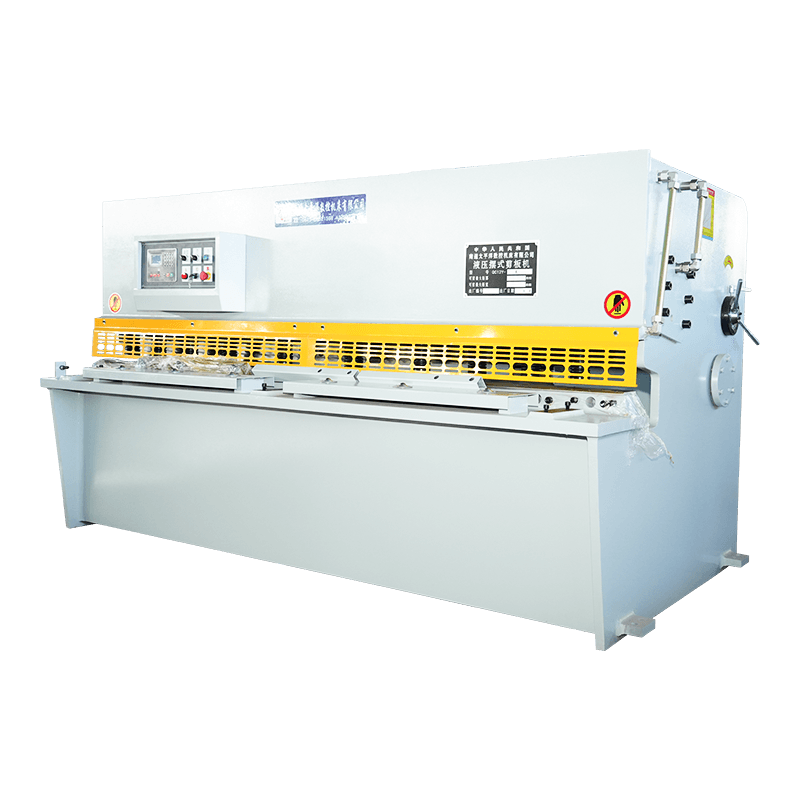

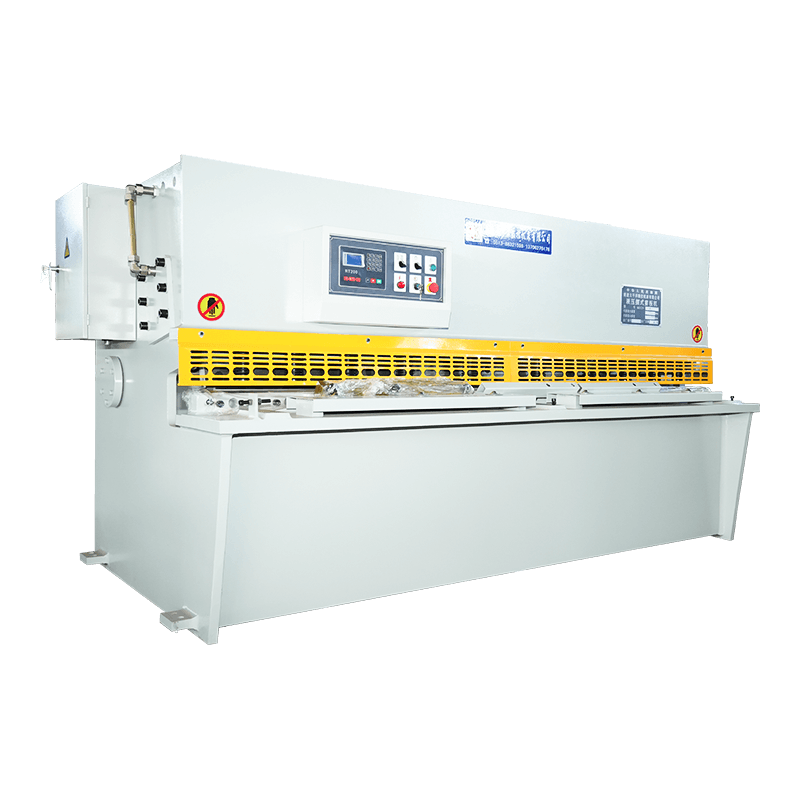

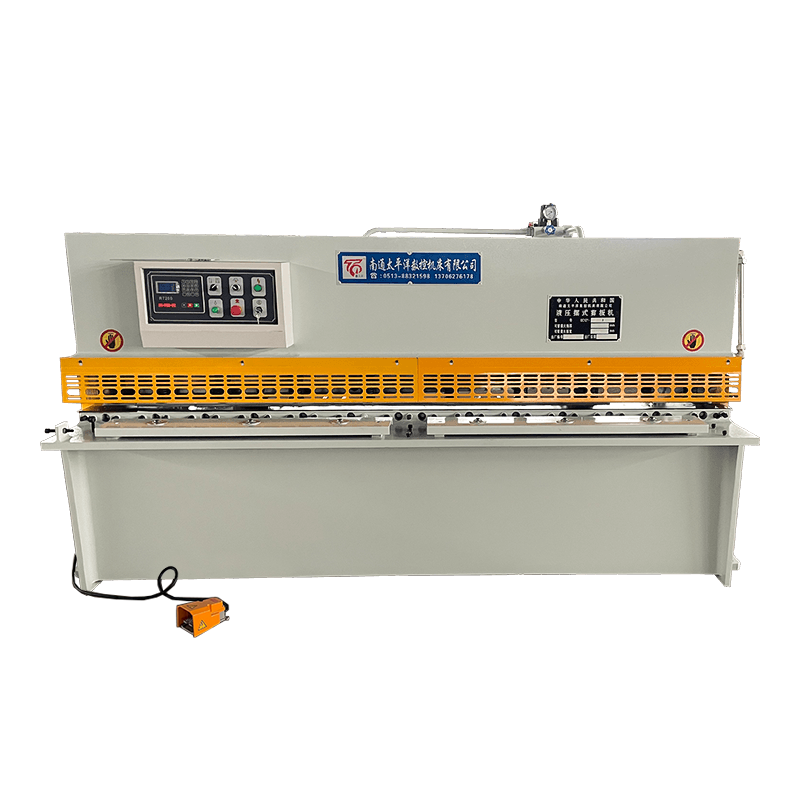

QC12Y/Kシリーズ CNC標準/軽快スイングビームシャーリングマシン

QC12Y/Kシリーズ 安心スイングビームシャーリングマシンは、板金加工、金属加工、製造業で広く使われている高精度の金属シャーリングソリューションです。鋼板を高精度かつ効率的に切断するように設計されたこの軽快な切断は信頼性、性の高い性能とユーザーフレンドリーなCNC制御を組み合わせています。

主な特長
高精度後方停止システム: インバーター制御によりリアストップモーターを制御し、位置決め精度を0.05mm以内に制御し、量産時に安定した切断長を実現します。

高品質の切断刃: 6CrW2Si合金鋼で作られたブレードは、優れた硬度、靱性、耐摩耗性を備え、様々な金属シートで長寿命ときれいなせん断結果を保証します。

CNC制御システム: E21S コントローラーを搭載したこの機械は、後部停止ストロークとシャーリングブレードのストロークを管理し、最大40セットのプログラムを保存して、様々な切断タスクを迅速にセットアップできます。

安全の安全性と復帰: オーバーフローバルブは快適システムに過負荷保護を提供し、ナイフホルダーは窒素によって駆動、高速、スムーズ、信頼性の高いリターンストロークを実現します。

強化された安全保護: フットスイッチには緊急停止機能が確保されており、運転中に偶発的な攻撃のために確実に保護されます。

調整可能なブレードキャップ: ブレードキャップを手動で調整することで、オペレーターはさまざまな材料の厚さに応じてクリアランスを微調整でき、最適なせん断品質を確保できます。

正確な給餌位置決め: フロントサポートテーブルには定規が装備されており、オペレーターは手動および半自動操作の両方で送り長さを正確に見つけることができます。

アプリケーション
このスイングビームシャーリングマシンは、以下のような産業における炭素鋼、ステンレス鋼、アルミニウム、その他の金属プレートのシャーリングに最適です。

  • 板金加工
  • 金属加工ワークショップ
  • 自動車および家電製造
  • および建設構造用鋼の生産

問い合わせ

製品説明

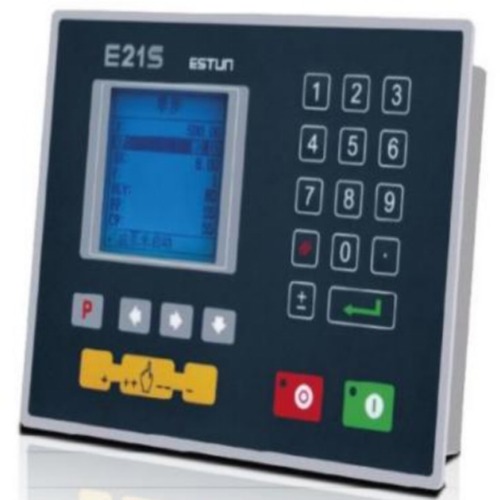

ESTUN社のE21-Sシャーリングマシン特殊CNC装置を使用

この製品には次のような機能があります。

バックゲージ位置制御。
インテリジェント測位機能。
一方向および双方向の位置決め機能により、ネジの隙間を効果的に解消します。
退避機能。
自動基準点検索機能。
ワンキーパラメータのバックアップと復元機能。
クイックポジションティーチング機能。
40 個のマルチステッププログラム記憶スペース、各プログラムには 25 ステップがあります。
対抗保護機能。

QC12Y/K-技術パラメータ

モデル

せん断
厚さ
(mm)

せん断

(mm)

ストローク
(回/mm)

バックゲージ
範囲
(mm)

すくい角
(°)

メインモーター
(KW)

重量
(KG)

全体的に
寸法
長さ×幅×高さ
(mm)

QC12Y-4X2500

4

2500

18

20-600

1度30分

5.5

3500

3150X1460X1520

QC12Y-4X3200

4

3200

14

20-600

1度30分

5.5

5000

3820X1720X1620

QC12Y-4X4000

4

4000

10

20-600

1度30分

5.5

7500

4620X1850X1720

QC12Y-6X2500

6

2500

18

20-600

1度30分

7.5

5000

3150X1540X1570

QC12Y-6X3200

6

3200

14

20-600

1度30分

7.5

6100

3820X1660X1620

QC12Y-6X4000

6

4000

10

20-600

1度30分

7.5

8500

4630X1880X1750

QC12Y-6X6000

6

4000

8

20-800

1度30分

11

17800

6750X2500X2090

QC12Y-8X2500

8

2500

15

20-600

1度30分

11

6500

3150X1540X1570

QC12Y-8X3200

8

3200

11

20-600

1度30分

11

7600

3820X1660X1620

QC12Y-8X4000

8

4000

8

20-600

1度30分

11

9300

4630X1880X1750

QC12Y-10X2500

10

2500

14

20-600

1時間45分

15

8500

3250X1980X1890

QC12Y-10X3200

10

3200

10

20-800

1時間45分

15

9800

3900X1980X1890

QC12Y-10X4000

10

4000

7

20-800

1時間45分

15

13500

4700X2150X1950

QC12Y-12X2500

12

2500

11

20-800

18.5

10000

3260X2080X1950

QC12Y-12X3200

12

3200

9

20-800

18.5

11000

3940X2080X1950

QC12Y-12X4000

12

4000

6

20-800

18.5

14000

4720X2200X2050

QC12Y-16X2500

16

2500

9

20-800

18.5

11000

3280X2280X2050

QC12Y-16X3200

16

3200

7

20-800

18.5

13000

3940X2450X2050

QC12Y-16X4000

16

4000

5

20-800

18.5

15500

4750X2450X2050

このカタログに記載されている説明と仕様は、予告なく変更される場合があります。

詳細については、お問い合わせください

あなたが私たちを必要としているときに連絡することを躊躇しないでください!

SUBMIT

について
Nantong Pacific CNC MachineTool Co.、Ltd
Nantong Pacific CNC MachineTool Co.、Ltd

Nantong Pacific CNC MachineTool Co.、Ltd is a key enterprise of national machinery industry, located in Haian Economic and Technological Development Zone, where the environment is beautiful and the traffic is convenient, which facilitates the rapid establishment of communication between enterprises and customers. The enterprise is fully equipped, specializing in the production of shearing machine, bending machine, rolling machine, hydraulic press, punching machine and other 製品, widely used in: light industry, aviation, shipbuilding, metallurgy, instrumentation, electrical appliances, stainless steel products, construction and decoration industry. Our products sell well both at home and abroad.


専門家として China CNC Standard Hydraulic Swing Beam Shearing Machine Suppliers and QC12Y/K Series CNC Standard/Hydraulic Swing Beam Shearing Machine Company、同社は現在、標準シリーズ製品と非標準の機器を設計、開発、製造する機能を備えています。製品は全国でよく販売されており、東南アジア、ヨーロッパ、米国、中東への多数の輸出があります。同社は20,000平方メートル以上の面積をカバーしており、豊富な専門知識を持つエンジニアと技術者のグループが完成しています。長年にわたり、工作機械の鍛造の研究と革新に取り組んできました。製品の販売とアフターセールスサービスは、北京、天津、天陽、山yang、Zhijiang、広州、上海、杭州、Chengdu、xi '' 'sailsの販売を販売しました。国内外の顧客のニーズを満たすために最善を尽くしてください。


希望と機会に満ちた今日の世界では、太平洋の工作機械と顧客は共通の開発のために協力しています。

ニュース
業界知識の拡張

1. 概要 QC12Y/Kシリーズ CNCスイングビームシャーリングマシン

QC12Y/Kシリーズ CNC標準品 油圧スイングビームシャーリングマシン 板金加工業界で広く使用されている高性能金属切断装置です。炭素鋼、ステンレス鋼、アルミニウムのプレートを高精度かつ効率的に切断できるように設計されています。

従来の機械式剪断機と比較して、このCNC気軽式スイングビームマシンは、次の点で切断効率を向上させます。 30%~50% 以内の切断精度を確保します。 ±0.1mm 、現代の製造業にとって信頼できる選択肢となっております。

南通太平洋CNC工作機械株式会社 は、海安経済技術開発区に位置する国家機械産業の基幹企業であり、環境が美しく、交通が便利で、企業との間のコミュニケーションを迅速に確立することが容易です。国内でも海外でも。

2. QC12Y/Kシリーズシャーリングの特長

  • インバータ制御システム: リアストップモーターを0.05mm以内の精度で制御します。
  • 高品質のブレード素材: 6CrW2Si鋼を採用し、切れ味が見られます。
  • E21S CNC システム: リアストップとカットストロークを制御し、最大40のプログラムを保存します。
  • 過負荷保護: オーバーフローバルブは高圧下でもシステムの安全性は確保されます。
  • 窒素リターンシステム: ナイフホルダーはスムーズかつ安全に戻ります。
  • 緊急停止機能: フットスイッチによりオペレータの安全が確保されます。
  • 手動ブレードギャップ調整: 様々な材質の切断品質が向上します。
  • 定規付きフロントサポート: 正確な送り長さの位置決めを保証します。

3. スイング軽快ビームシャーリングマシンの動作原理

(1) スイングビーム切断機構

上刃が円弧を描くように動き、スムーズな連続切断を実現します。 15%~20% ギロチンシステムとの比較。

(2) 有料駆動システム

セキュリティシステムは安定した圧力を提供し、刃の長さ全体を継続して切断力を確保し、最大の厚さに対応します。 16mm鋼板 .

(3) CNC制御の統合

E21S制御システムはバックゲージの位置決めと切断ストロークを自動調整し、生産性を大幅に向上させ、オペレーターのエラーを削減します。

4. 技術パラメータの概要

アイテム 仕様 特典
切断厚さ 1~16mm 確実な材料互換性
バックゲージ精度 0.05mm 高精度位置決め
制御システム E21S CNC プログラム可能な動作
QC12Y/K 快適式スイングビームシャーリングマシンの技術仕様

5. 産業用途

QC12Y/Kシリーズは以下の分野で広く使用されています。

  • 金属加工ワークショップ
  • 造船業
  • 自動車製造
  • 建築用鋼材の加工

6. よくある質問

Q1: QC12Y/Kではどのような材料を切断できますか?

炭素鋼、ステンレス鋼、アルミ板を効率よく切断できます。

Q2: 制御システムは何を使用していますか?

E21S CNCシステムを使用しており、最大40のプログラム可能な設定をサポートしています。

Q3: スイングビーム設計の主な休憩は何ですか?

よりスムーズな切断動作を実現し、エネルギー消費を最大20%削減します。
